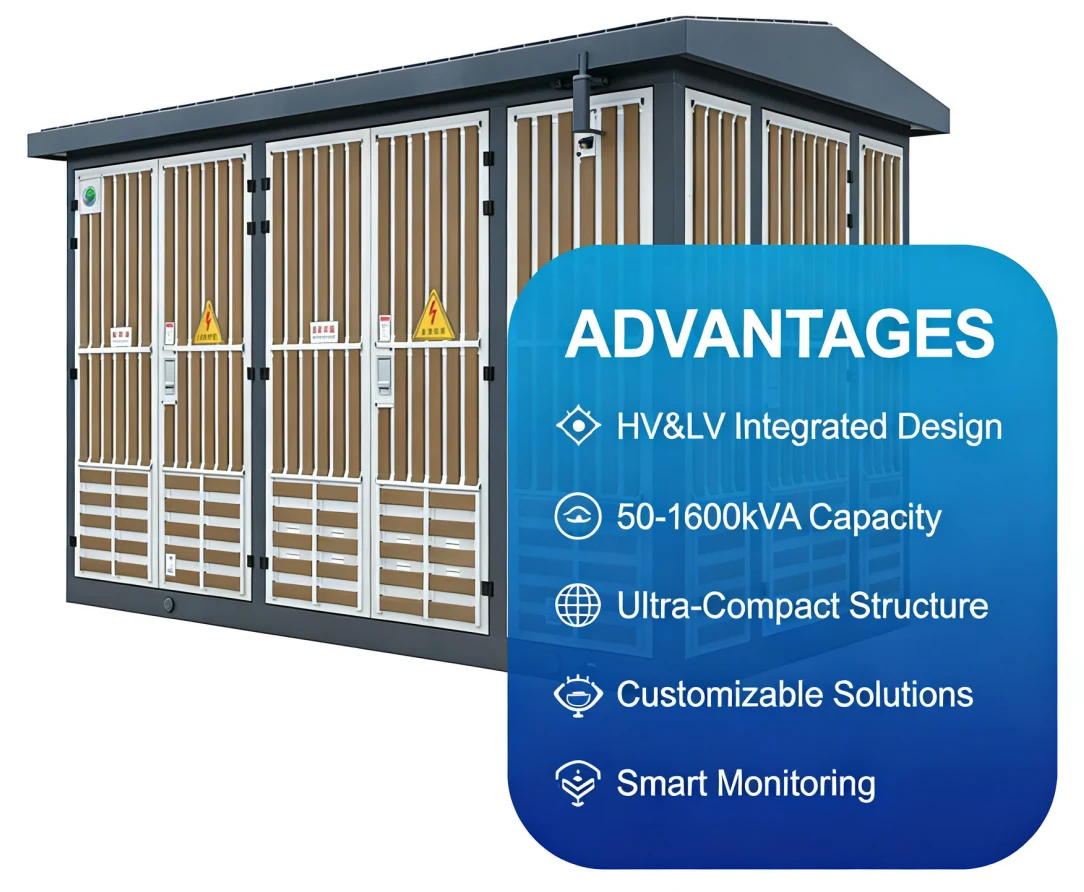

JUCEG ist als professionelle F&E- und Fertigungsfabrik für europäische kastenförmige 1250-kVA-Umspannwerke in China auf Massenproduktion, strenge ISO-Qualitätskontrolle und OEM/ODM-Service spezialisiert. Bei der europäischen kastenförmigen Umspannstation handelt es sich um vormontierte Stromverteilungsgeräte mittlerer bis großer Kapazität. Die European Box Type Substation integriert Hochspannungsschaltanlagen, Transformatoren, Niederspannungsverteilungsgeräte und Hilfsgeräte in einem werkseitig vorbereiteten Stahlkonstruktionskasten. Die kastenförmige 1250-kVA-Umspannstation eignet sich für die Stromverteilung in städtischen Stromnetzen, Industrieparks, Gewerbegebäuden und neuen Energieprojekten. Diese Kapazität entspricht den Standardspezifikationen und ist häufig in Produkten der YBW/YBP-Serie zu finden, die Spannungspegel von 10 kV bis 35 kV unterstützen.
Die European Box-Type Substation ist ein vormontierter Satz von Stromverteilungsgeräten, der Hochspannungsschaltanlagen, Verteilungstransformatoren und Niederspannungsverteilungsgeräte in einem versiegelten Metallgehäuse integriert. Es hat seinen Ursprung in Europa und ist weltweit weit verbreitet. Sein Designkonzept legt Wert auf Modularisierung, Kompaktheit, hohen Schutz und Anpassungsfähigkeit an die Umwelt und eignet sich für Szenarien wie die Modernisierung städtischer Stromnetze, die Integration neuer Energien und die industrielle Stromversorgung.
-Das europäische Umspannwerk vom Kastentyp ist eine „schlüsselfertige“ Energieausrüstung, die den Hochspannungsraum, den Transformatorraum und den Niederspannungsraum eines herkömmlichen Umspannwerks in einem oder mehreren standardisierten Container-ähnlichen Gehäusen integriert und so einen schnellen Einsatz und einen flexiblen Standortwechsel ermöglicht.

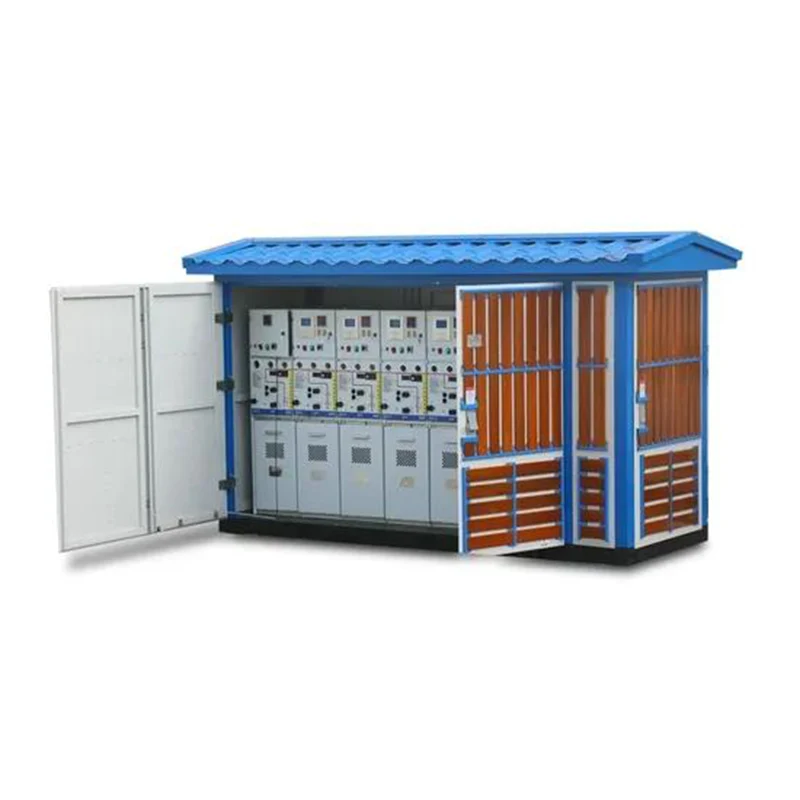

-Das Layout basiert auf einer dreiteiligen Konfiguration „Hochspannungsschrank + Transformator + Niederspannungsschrank“, wobei jeder Funktionsraum unabhängig voneinander getrennt ist und sich nicht gegenseitig stört.
- Durch die kompakte Bauweise beträgt die Fläche bei gleicher Kapazität nur 1/10 bis 1/5 der herkömmlichen Tiefbau-Umspannstation, wodurch sie sich für Gebiete mit begrenztem Stadtraum eignet.

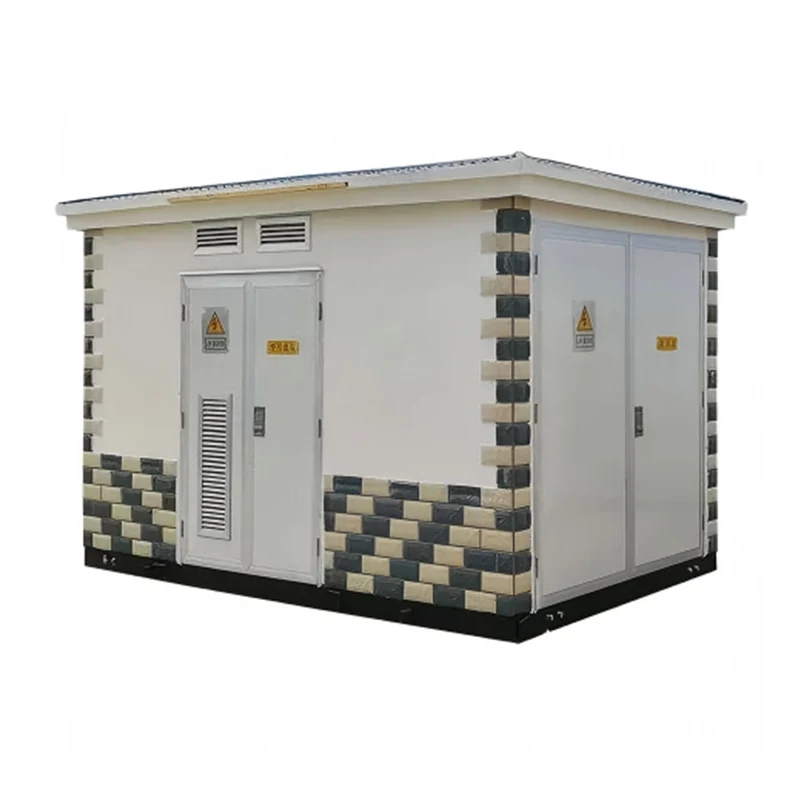

-Das Gehäuse besteht in der Regel aus verzinkten Stahlplatten oder Verbundwerkstoffen mit einem Schutzgrad von IP44 bis IP54 und hält rauen Umgebungen wie Regenstürmen, Salznebel und Staub stand.
Das europäische Kasten-Umspannwerk mit einer Kapazität von 1250 kVA verwendet doppelschichtige Dachabdeckungen, Isoliermaterialien und Zwangsbelüftungssysteme, um sich an extreme Temperaturen von -40 °C bis +40 °C anzupassen und so den stabilen Betrieb der Geräte sicherzustellen.
-Optimierte Wärmeableitungsluftkanäle und geräuschreduzierende Materialien führen zu einem Betriebsgeräusch von unter 55 dB und erfüllen damit die Umweltschutzanforderungen von Wohngebieten.
- Das Gehäusematerial kann eine Aluminiumlegierungsplatte, eine Edelstahlplatte, eine Verbundplatte, eine glasfaserverstärkte Zementplatte usw. sein.

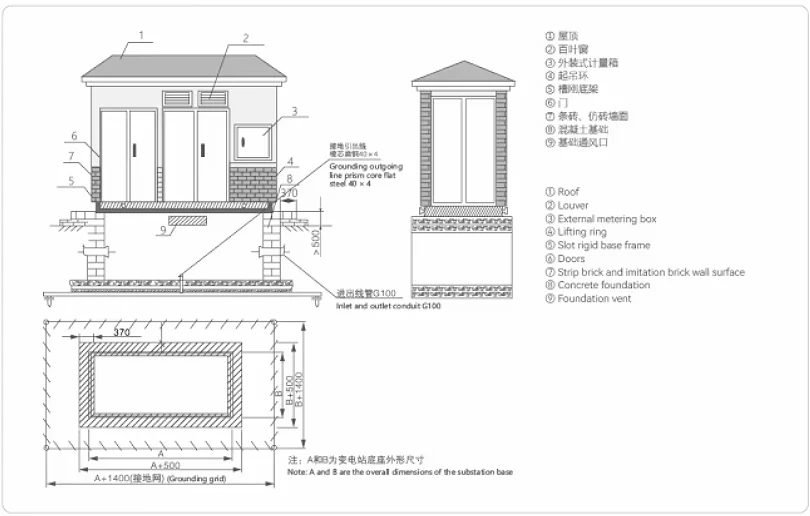

- Der Sockel des Umspannwerks besteht aus verzinktem Kanalstahl oder Zement mit hoher Korrosionsbeständigkeit und ausreichender mechanischer Festigkeit.
- Das Dach verfügt über eine Doppelschichtstruktur, die eine gute Wärmedämmung, Strahlungsschutz und Belüftungswirkung bietet.
- Jedes Fach der Umspannstation ist durch Eisenplatten getrennt, um eine unabhängige kleine Kammer zu bilden. Jedes Fach ist mit Beleuchtungsmöglichkeiten ausgestattet. Die Oberseite des Transformatorraums ist mit einer automatischen Abluftvorrichtung ausgestattet, um die Temperatur des Transformatorraums einzustellen.

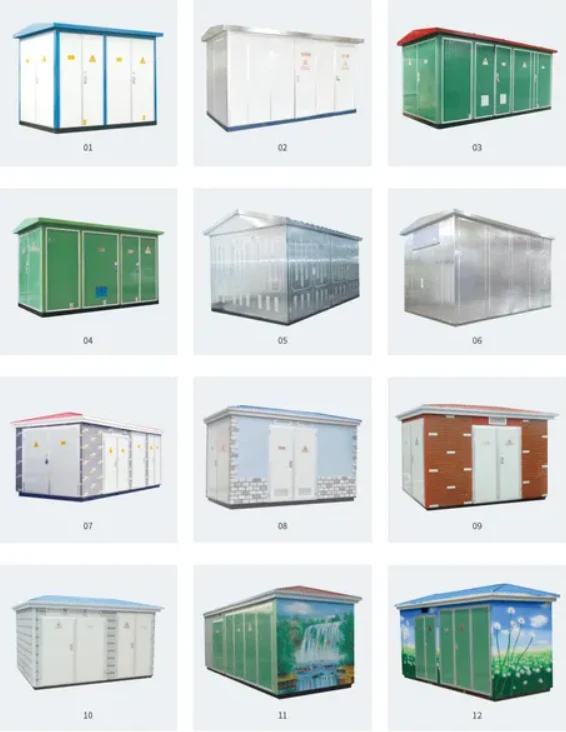

- Die Farbe der Unterstation kann individuell an die Umgebung angepasst werden.
- Der Transformator kann entsprechend als Öltransformator oder Trockentransformator konfiguriert werden.
1. Hohe Umgebungstemperatur: +40 °C
2. Niedrige Umgebungstemperatur: -25 °C
3. Die Durchschnittstemperatur innerhalb eines 24-Stunden-Zeitraums darf 30 °C nicht überschreiten.
4. Höhe: <1000 m
5. Das Kriterium der relativen Luftfeuchtigkeit (RH): Die tägliche mittlere RH darf nicht mehr als 95 % betragen; Die monatliche mittlere AH würde nicht mehr als 90 % betragen.
6. Die horizontale Beschleunigung beträgt nicht mehr als 0,4 m/s2 und die vertikale Beschleunigung beträgt nicht mehr als 0,2 m/s3.
7. Installationsort: An einem Ort installieren, der frei von Feuer, Explosionsgefahr und chemisch korrosiven Gasen sowie in gut belüfteten Bereichen ist.
8. Neigung des Installationsortes: nicht mehr als 5 Grad
1. GB1094.1-2-2013 Leistungstransformator
2. Technische Parameter und Anforderungen für dreiphasige Öltransformatoren GB/T6451-2015
3. GB1094.3-2017 Leistungstransformator
