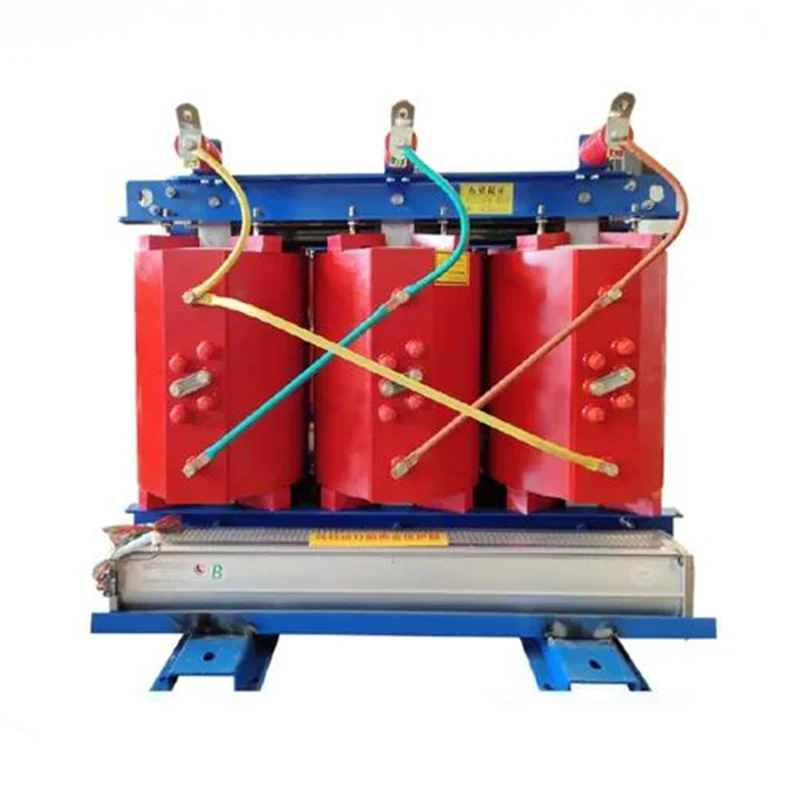

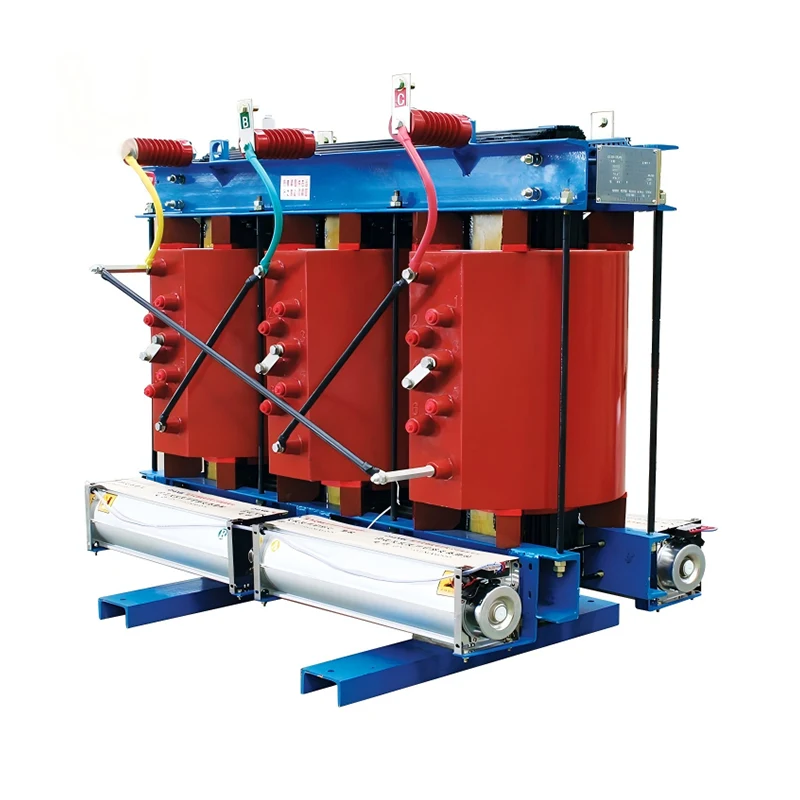

Kerntyp-Trockentransformator

Als professioneller Hersteller möchten wir Ihnen den Trocken-Leistungstransformator JUCEG Core Type anbieten. Und wir bieten Ihnen den besten Kundendienst und eine pünktliche Lieferung. Wir übernehmen die herzförmige Eisenkernstruktur, bei der die Eisenkernsäule und das Joch einen geschlossenen Magnetkreis bilden und die Wicklung um die Eisenkernsäule gewickelt ist. Der Eisenkern wird normalerweise durch Stapeln hochwertiger kornorientierter kaltgewalzter Siliziumstahlbleche mit hoher magnetischer Leitfähigkeit hergestellt, um Leerlaufverluste und Leerlaufströme zu reduzieren. Die Oberfläche des Eisenkerns ist mit Spezialharz beschichtet, um Feuchtigkeit und Rost zu verhindern und Betriebsgeräusche zu reduzieren. Die Wicklung wird mit Epoxidharzguss oder Imprägnierungsisolierung behandelt, um eine hochfeste Glasfaserstruktur zu bilden, die eine hervorragende elektrische Leistung und mechanische Festigkeit aufweist. Zwischen den Hoch- und Niederspannungswicklungen werden Isolierrohre platziert, um die elektrische Isolierung zu erhöhen, und Distanzblöcke und Stützplatten dienen zur Fixierung der Spulen, um die Stabilität und Zuverlässigkeit der Wicklungen zu gewährleisten. Trockenkern-Leistungstransformatoren basieren hauptsächlich auf Luftkonvektion oder erzwungener Luftkühlung zur Wärmeableitung. Bei Verwendung der natürlichen Luftkühlung (AN) kann der Transformator über einen langen Zeitraum kontinuierlich mit der Nennleistung betrieben werden. Bei Verwendung einer erzwungenen Luftkühlung (AF) wird die Wärmeableitungseffizienz durch die Erhöhung der Anzahl der Lüfter verbessert und die Ausgangskapazität des Transformators kann um 50 % erhöht werden, was für den intermittierenden Überlastbetrieb oder den Notfall-Unfall-Überlastbetrieb geeignet ist.

Arten von Trockentransformatoren:

1.Gießharz-Trockentransformator (CRT):

Verwendet Epoxidharz, um Wicklungen einzukapseln und sie so vor Feuchtigkeit, Staub, Korrosion und anderen Umwelteinflüssen zu schützen.

Aufgrund seiner nicht hygroskopischen, nicht brennbaren und wartungsfreien Beschaffenheit eignet es sich für Bereiche mit hoher Luftfeuchtigkeit, Inneninstallationen und feuergefährdete Bereiche.

Erhältlich in Nennleistungen von 25 kVA bis 12.500 kVA, mit einer Isolationsklasse F (90 °C Temperaturanstieg).

2.Vakuumdruckimprägnierter Transformator (VPI):

Impregnates windings with class H polyester resin under vacuum and pressure, eliminating air gaps or voids in the insulation.

Verbessert die mechanische Festigkeit, Durchschlagsfestigkeit und thermische Stabilität.

Aufgrund seiner robusten Konstruktion, des feuchtigkeitsbeständigen Gehäuses und des niedrigen Wärmeausdehnungskoeffizienten geeignet für Installationen im Freien, seismische Ereignisse und Temperaturschwankungen.

Technische Daten

Vorteile

Hervorragende elektrische Isolationsleistung: Nach der Imprägnierung kann der Kern-Trocken-Leistungstransformator das Epoxidharz vollständig in das Wicklungsinnere eindringen, die Lücken zwischen den Isoliermaterialien füllen und die Gesamtisolationsleistung verbessern. Die imprägnierte Wicklungsisolationsschicht ist gleichmäßig und dicht, wodurch das Risiko lokaler Entladungen verringert und die Zuverlässigkeit des Transformators verbessert wird.

Erhöhte mechanische Festigkeit: Nach der Imprägnierung verfestigt sich das Epoxidharz eng mit der Wicklung und bildet eine integrale Struktur, die die mechanische Festigkeit und Vibrationsbeständigkeit der Wicklung erhöht. Durch den Imprägnierungsprozess kann die Lage der Dämmstoffe fixiert und ein Lösen oder Verschieben durch Vibrationen oder Temperaturschwankungen verhindert werden.

Feuchtigkeits- und Schimmelresistenz: Durch das Imprägnierungsverfahren bildet sich auf der Wickeloberfläche ein dichter Schutzfilm, der das Eindringen von Feuchtigkeit wirksam verhindert und verhindert, dass die Isoliermaterialien feucht und schimmelig werden. Durch die Feuchtigkeits- und Schimmelschutzbehandlung wird die Lebensdauer der Isoliermaterialien des Transformators verlängert und Störungen durch Isolationsalterung werden reduziert.

Verbesserung der Wärmeableitungsleistung: Die Imprägnierungsbehandlung des Kern-Trocken-Leistungstransformators kann die Lücken zwischen den Isoliermaterialien füllen, die Luftschicht reduzieren und die Wärmeleitungseffizienz verbessern, wodurch die Wicklung Wärme ableitet. In Kombination mit einer angemessenen Belüftungskonstruktion kann der imprägnierte Trockentransformator auch eine gute Wärmeableitungsleistung erzielen.

Kosteneffizienz: Im Vergleich zum Gusstyp kann bei der Imprägnierungsbehandlung in einigen Fällen weniger Epoxidharzmaterial verwendet werden, wodurch die Materialkosten gesenkt werden. Die Imprägnierbehandlung eignet sich für Wicklungen unterschiedlicher Form und Größe, weist eine hohe Prozessflexibilität auf und kann vielfältige Anforderungen erfüllen.
