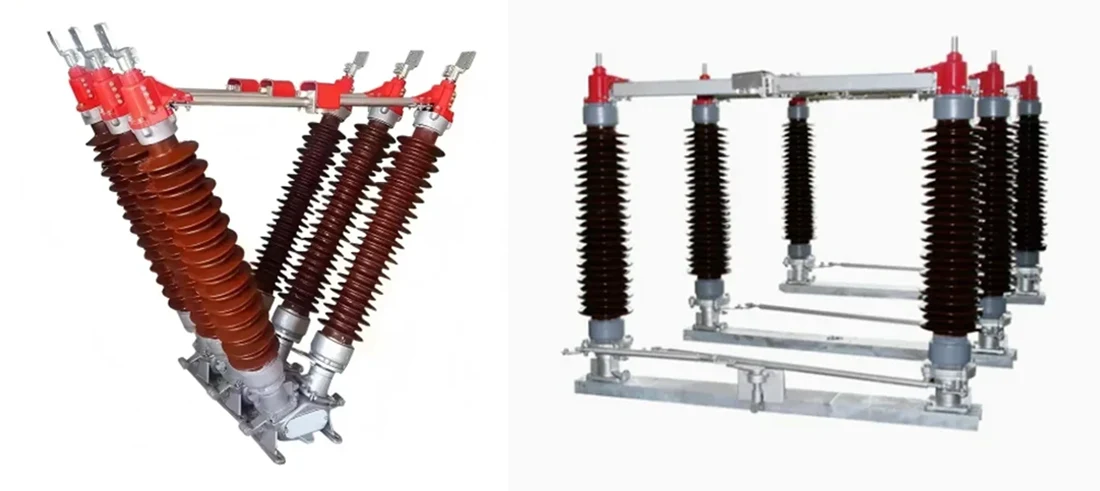

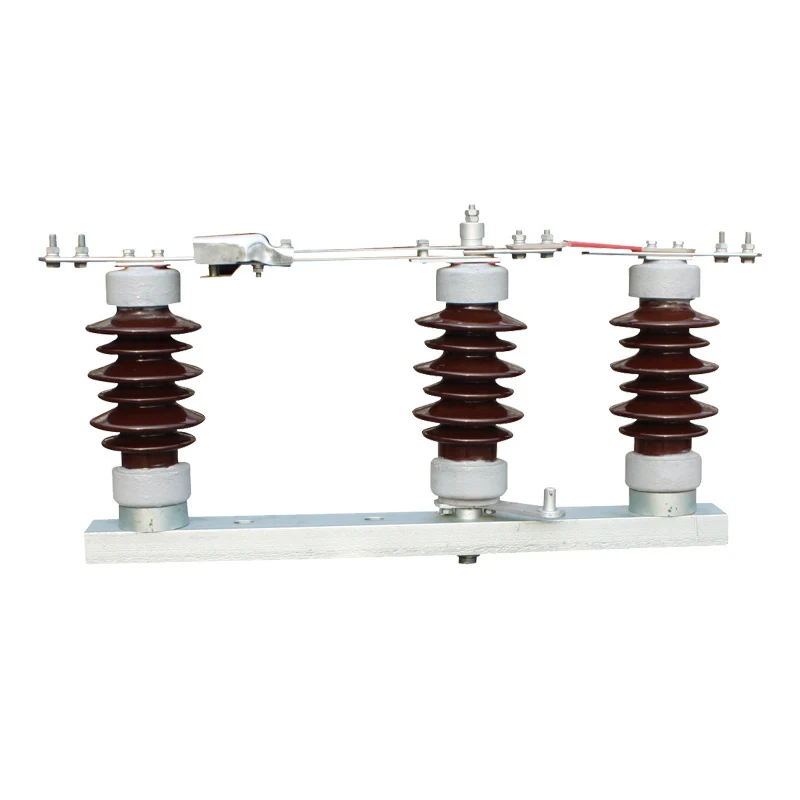

GW4 220-kV-Lasttrennschalter für den Außenbereich

JUCEG AC-Trennschalter für den Außenbereich sind für das Schalten von Leerlaufströmen in Hochspannungsleitungen, die Wartung von Hochspannungssammelschienen und Leistungsschaltern sowie die elektrische Isolierung von Hochspannungsstromkreisen konzipiert. Der 220-kV-Lasttrennschalter GW4 für den Außenbereich zeichnet sich durch eine fortschrittliche Struktur, außergewöhnliche Korrosionsbeständigkeit, komfortable Bedienung, sichere und zuverlässige Leistung sowie stabile elektrische und mechanische Eigenschaften aus. Bei geöffnetem Hauptschalter ist ein sichtbarer Isolationsabstand gegeben, um die Einhaltung der Sicherheitsanforderungen zu gewährleisten. Der Betätigungsmechanismus ist in manueller (mit CSA-Mechanismus) oder elektrischer (mit CJ11-Mechanismus) Konfiguration erhältlich. Die Hauptklinge besteht aus Kupfer mit dicker Silberbeschichtung an den Kontakten; Verbindungsklemmen verwenden mehrschichtige leitfähige flexible Steckverbinder; Der Erdungsschalter verfügt über leitfähige Rohre aus Aluminiumlegierung mit dicken versilberten Kupferkontakten. Alle freiliegenden Stahlkomponenten werden einer Feuerverzinkung oder einer Dacromet-Beschichtung unterzogen.

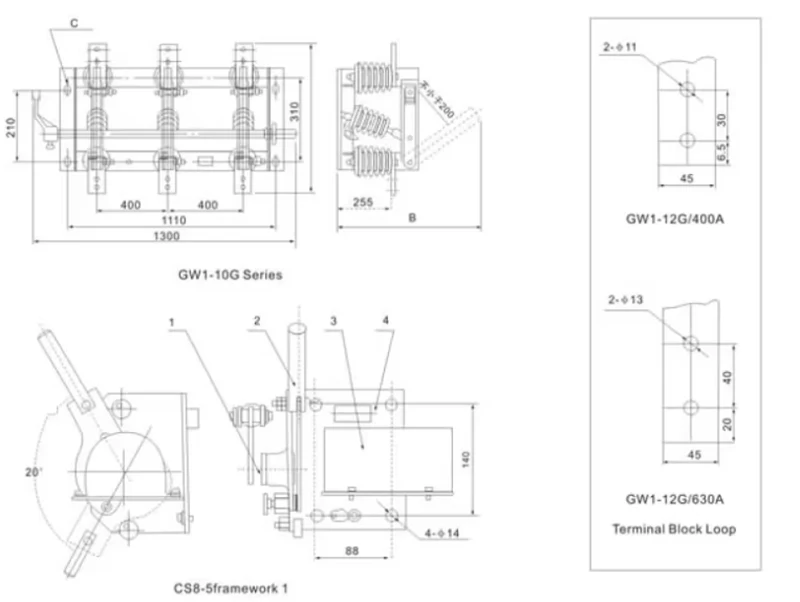

Parameter

Unsere Stärken

Hochwertige Industrieventillösungen für Sie

JUCEG bietet eine 18-monatige Garantie nach der Lieferung oder eine 12-monatige Garantie nach der Installation für alle gelieferten Schalter.

Die allgemeine Lieferzeit beträgt bei Einsatz effizienter Produktionsprozesse und standardisierter Schnelllieferverfahren ca. 8 Wochen.

Mit einer hochwertigen, aber kostengünstigen Lieferkette bieten wir unseren Kunden einen angemessenen Preis und niedrige After-Sales-Kosten für den Aufbau einer gesunden und langfristigen Partnerschaft.

Von der ersten Angebotsabgabe bis zur endgültigen Auslieferung steht uns ein professionelles Team zur Verfügung, das den Kunden in kaufmännischen, technischen, Qualitäts- und Transportfragen unterstützt.

Industrielle Anwendungen

Petrochemische Industrie

In selbstversorgten Kraftwerken oder Hochspannungsverteilerräumen wird dieses Gerät zur Isolierung kritischer Lasten wie Gleichrichtertransformatoren und Kompressormotoren eingesetzt, um eine versehentliche Stromversorgung zu verhindern, die zu Unfällen bei Personen und Geräten führen könnte.

Energiewirtschaft

Der 220-kV-Freiluft-Lasttrennschalter GW4 dient zur Isolierung des Generatorausgangs, des Haupttransformators und der Hochspannungsanlagenstromversorgung. Während der Gerätewartung wird die Verbindung zum Live-System unterbrochen, um die Sicherheit der Wartungsarbeiten zu gewährleisten.

Umspannwerke

Die in elektrifizierten Eisenbahnen eingesetzten Umspannwerke ermöglichen eine segmentierte Steuerung und Trennung der Stromversorgungszweige der Oberleitung und gewährleisten so die Sicherheit von Abschaltvorgängen an der Oberleitung.

Umweltschutzsektor

In einem Zweikreis-Stromversorgungssystem wird es zur Busumschaltung und Leistungstrennung verwendet, wodurch die Zuverlässigkeit der Stromversorgung erhöht und der Dauerbetrieb unterstützt wird.

Umgebungsbedingungen

Die Betriebsumgebung des 220-kV-Lasttrennschalters GW4 für den Außenbereich sollte der Umgebungstemperatur entsprechen. Die Betriebstemperatur sollte +40 °C nicht überschreiten und nicht unter -15 °C fallen. Während der Lagerung und des Transports kann es einer niedrigen Temperatur von -30 °C standhalten. Die Höhe des Installations- und Verwendungsorts sollte 1000 Meter nicht überschreiten. Die seismische Intensität des Installationsbereichs sollte auf 8 Grad oder weniger kontrolliert werden. Gleichzeitig sollte der Winddruck in der Umgebung, in der sich das Gerät befindet, ≤ 700 Pa betragen. Darüber hinaus ist der Einsatz dieses Schalters an Orten mit Feuer- und Explosionsgefahr, starker Verschmutzung, chemischer Korrosion und starken Vibrationen strengstens untersagt.

Vorteile und Vorteile

• Kompaktes Design

• Alle Stahlteile wahlweise in Edelstahl oder feuerverzinkt

• Solides und stabiles Grundgestell

• Hauptkontakt mit Vereisungsschutz

• Isolatoren aus Porzellan oder alternativ aus Silikon erhältlich

• Minimaler Durchhang der Leitungsverbindung durch zwei Festklemmen

• Komplett wartungsfreie, rostfreie AL-Legierung – Lichtbogenkammer

• Ausschaltvorgang ohne externen Lichtbogen

• Kurzschlussfähigkeit unter bestimmten Bedingungen möglich

• Befestigung an der Tragkonstruktion wahlweise durch Klemmen (freie Einstellung) oder Schrauben (Bohrungen im Grundrahmen)

• Einfache Installation und Einstellung vor Ort

• Hohe Zuverlässigkeit: bis zu 1'000 Zyklen (abhängig vom Einschaltstrom)

• Alle leitenden Teile entweder versilbert, vernickelt oder verzinnt

• Praktisch wartungsfrei
