OLTC-Öltransformator

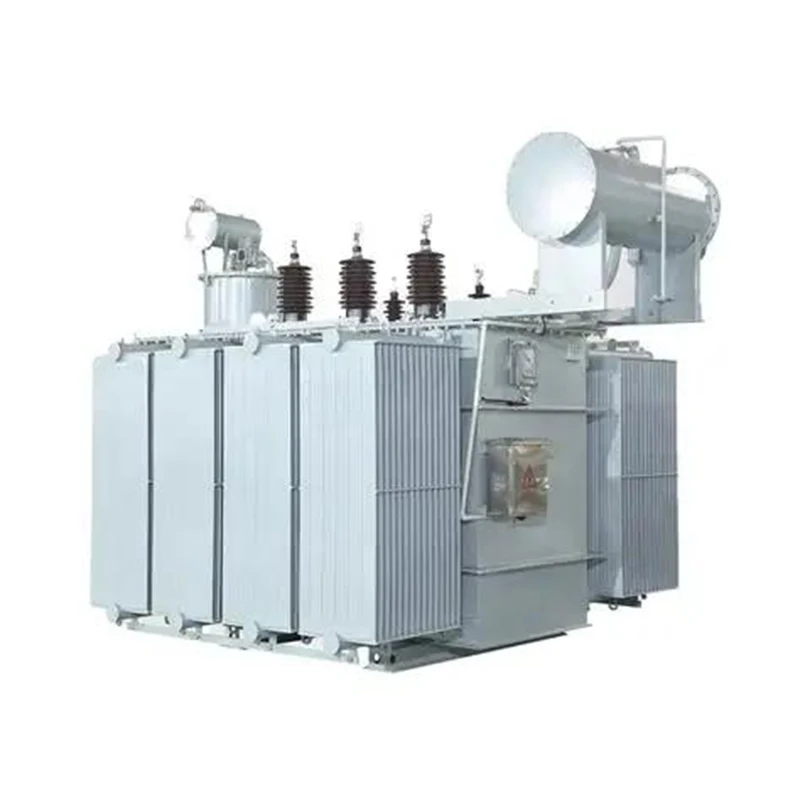

Als professioneller Hersteller hochwertiger JUCEG OLTC-Öltransformatoren bieten wir Ihnen den besten Kundendienst. OLTC ermöglicht es dem Transformator, die Stufenposition unter Last zu ändern und so die Ausgangsspannung anzupassen. Dies ist besonders wichtig in Situationen, in denen eine stabile Spannungsversorgung erforderlich ist, beispielsweise in Gebieten mit erheblichen Spannungsschwankungen im Stromnetz oder in Industrieszenarien mit häufigen Lastwechseln. Der in Öl getauchte OLTC-Leistungstransformator verwendet Transformatoröl als Isoliermedium, das eine hohe Isolationsfestigkeit aufweist und die Spannungen zwischen Wicklungen sowie zwischen Wicklungen und dem geerdeten Eisenkern/Öltank wirksam isolieren kann, wodurch Kurzschlussentladungen verhindert werden. Transformatorenöl dient nicht nur als Isoliermedium, sondern spielt auch eine Rolle bei der Wärmeableitung. Es absorbiert die beim Betrieb des Transformators erzeugte Wärme, überträgt die Wärme durch Konvektion an die Öltankwand und gibt sie dann über die Öltankwand an die Luft ab, um sicherzustellen, dass die Temperatur des Transformators im zulässigen Bereich bleibt. Der Eisenkern besteht normalerweise aus übereinander gestapelten Siliziumstahlblechen, um Wirbelstromverluste und magnetische Hystereseverluste zu reduzieren. Die Wicklungen bestehen aus gewickelten Kupfer- oder Aluminiumdrähten, sind in Hochspannungswicklungen und Niederspannungswicklungen unterteilt und wandeln die elektrische Eingangsenergie durch elektromagnetische Induktion in verschiedene Spannungsniveaus der elektrischen Ausgangsenergie um.

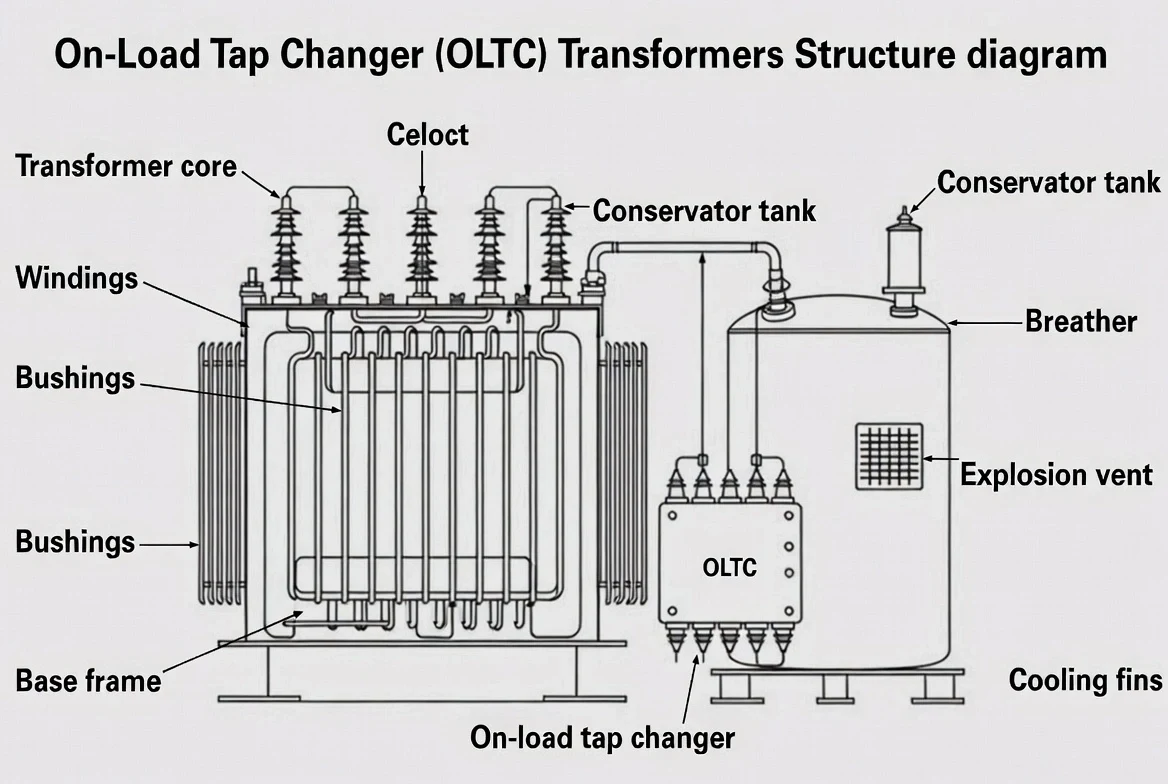

Wie OLTC-Transformatoren in der Praxis funktionieren

Funktionsprinzip

Ein OLTC funktioniert durch Umschalten zwischen Anzapfungen, die an verschiedene Punkte der Transformatorwicklung angeschlossen sind.

Bei jedem Stufenwechsel:

1. Der Laststrom wird vorübergehend über Übergangswiderstände oder Drosseln übertragen.

2. Der Lichtbogen wird in einer isolierten Schaltkammer kontrolliert.

3. Die Ausgangsspannung wird ohne Unterbrechung der Versorgung angepasst.

Dieser kontrollierte Prozess gewährleistet eine stabile Spannungsregelung auch bei starken Lastwechseln.

Typischer Spannungsregelbereich

Die meisten OLTC-Transformatoren bieten:

· ±10 % Spannungsregelung

· Schrittweiten von 1,25 % oder 1,5 %

· 17 bis 33 Stufenpositionen je nach Transformatorausführung

„OLTC Oil Immersed Power Transformer“ (OLTC-Öltransformator) Diese Parameter werden auf der Grundlage von Netzwerkplanungsstudien und dem erwarteten Spannungsabfall entlang der Übertragungs- oder Verteilungsleitungen ausgewählt.

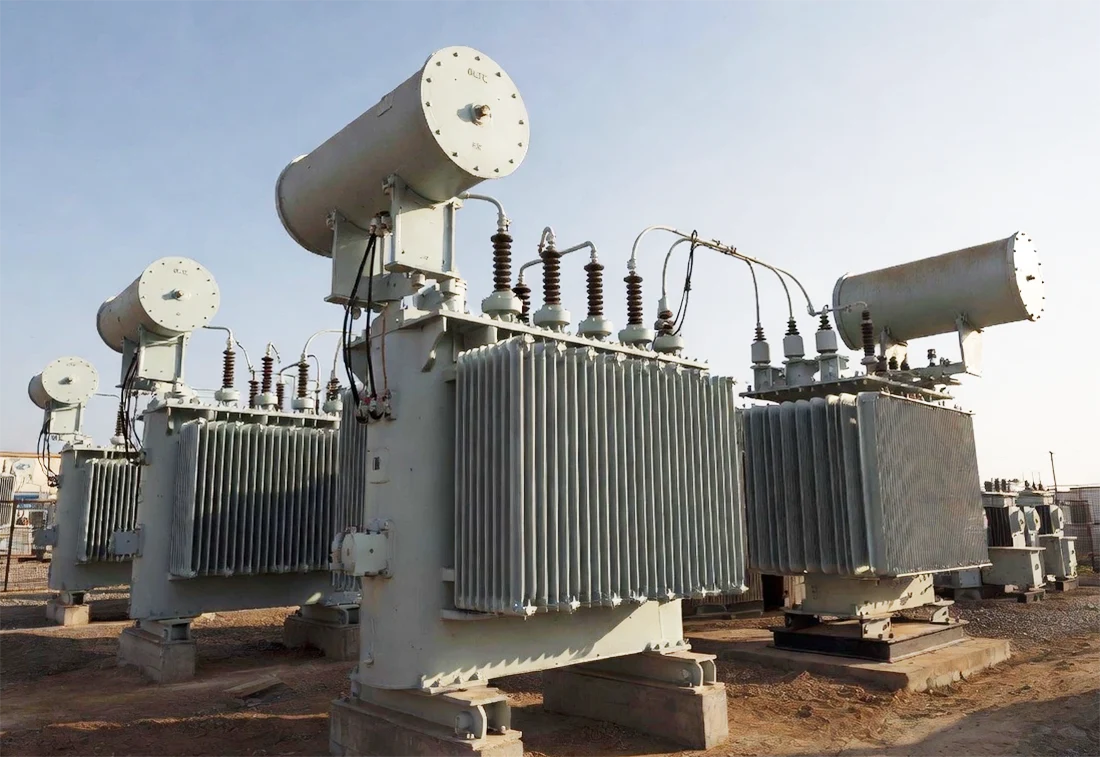

OLTC in Hochspannungs- und Stromnetzen

OLTC-Transformatoren werden häufig eingesetzt in:

· Umspannwerke (110 kV–765 kV)

· Verbindungspunkte zwischen Erzeugungs- und Lastzentren

· Industrieanlagen mit schwankender Nachfrage

· Netzgekoppelte Transformatoren für erneuerbare Energien

In diesen elektrischen Systemen tragen OLTC-Öltransformatoren dazu bei, die Spannung zu stabilisieren, technische Verluste zu reduzieren und die Einhaltung der Netzspannungsgrenzen sicherzustellen.

Anwendungsszenario

In den Übertragungs- und Verteilungsnetzen werden OLTC-Öltransformatoren zur Spannungsregelung und Sicherung der Qualität der elektrischen Energie eingesetzt. Insbesondere bei der Energieübertragung über große Entfernungen oder in Gebieten mit starken Spannungsschwankungen im Stromnetz ist ihre Spannungsregulierungsfunktion besonders wichtig. Sie eignen sich für industrielle Produktionsstandorte, die eine stabile Spannungsversorgung benötigen, beispielsweise in der Stahl-, Chemie- und Papierindustrie. Die Geräte in diesen Branchen stellen hohe Anforderungen an die Spannungsstabilität, und OLTC-Öltransformatoren können diese Anforderungen erfüllen. In erneuerbaren Energiesystemen wie Solar- und Windenergie werden OLTC-Öltransformatoren verwendet, um die instabile Stromabgabe mit dem Stromnetz zu synchronisieren. Es kann dazu beitragen, die instabile Stromabgabe zu bewältigen und die Verbindung erneuerbarer Energiesysteme mit traditionellen Stromsystemen sicherzustellen.
