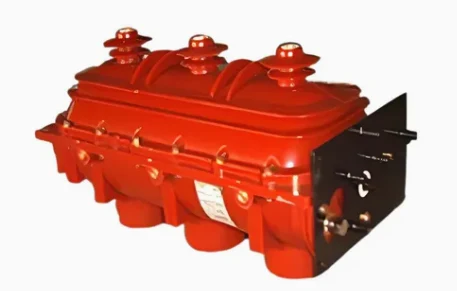

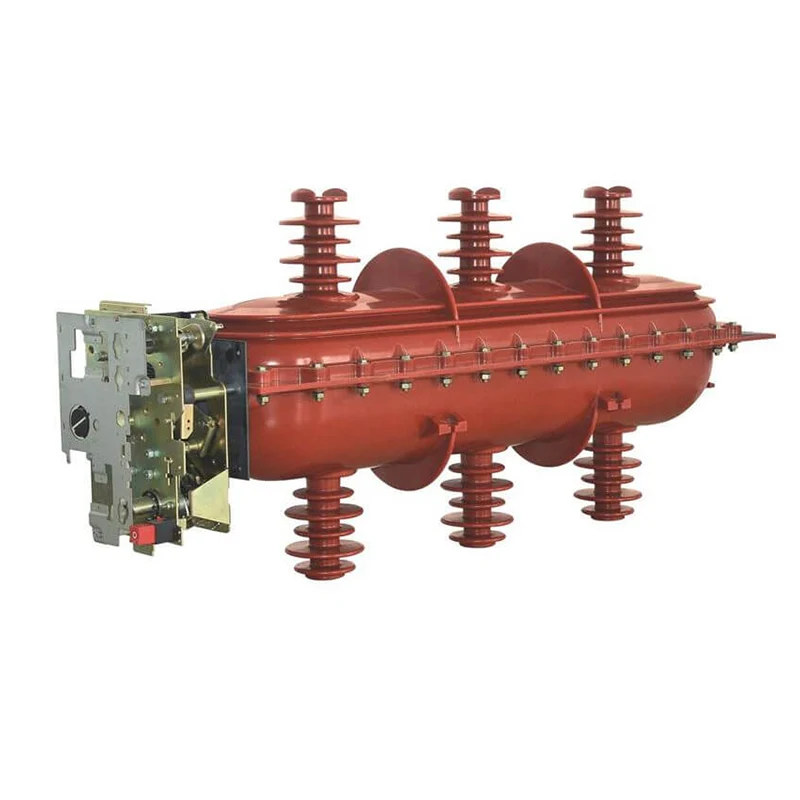

Der SF6-Hochspannungs-Lasttrennschalter, eine robuste und zuverlässige elektrische Komponente, die in den Nennwerten 12 kV und 36 kV erhältlich ist, stellt eine vielseitige Lösung für dreiphasige 50-Hz-Ringleitungs- oder Terminalstromversorgungssysteme dar und lässt sich nahtlos in industrielle Elektrogeräte integrieren. Seine Hauptaufgabe besteht darin, die kritischen Leitungen innerhalb von 10-kV-Stromlaststeuerungssystemen zu schützen und eine unterbrechungsfreie und sichere Energieverteilung zu gewährleisten. Dieser SF6-Hochspannungs-Lasttrennschalter 12 kV bis 36 kV kann mit seinem schlanken und dennoch robusten Design Lastströme, Schleifenströme, Leerlauftransformatorströme und Kabelladeströme mühelos öffnen und schließen und ist damit ein unverzichtbares Werkzeug für die präzise Steuerung des Stromflusses. Als zusammengesetztes Elektrogerät ist er in der Lage, jeden Strom bis zu seinem Nennkurzschlussstrom zu unterbrechen und bietet so eine wichtige Schutz- und Zuverlässigkeitsebene. Seine Anwendungen erstrecken sich über ein breites Spektrum elektrischer Geräte, einschließlich kompakter Ringkabelanlagen und wetterbeständiger Kasten-Umspannwerke, bei denen Platzeffizienz und Leistung von größter Bedeutung sind.
| Nummer | Name | Einheit | Daten | |
| 1 | Nennspannung | kV | 12 | |
| 2 | Nennfrequenz | Hz | 50 | |
| 3 | Aktuelle Bewertung | A | 630 | |
| 4 | Bewerteter Spitzenstrom | kA | 50 | |
| 5 | 4S-bewerteter Kurzzeitstrom | kA | 20 | |
| 6 | Nenn-Schließstrom | kA | 50 | |
| 7 | Nenn-Ausschaltstrom | Aktiver Lastunterbrechungsstrom | A | 630 |
| Unterbrechungsstrom im geschlossenen Regelkreis | A | 630 | ||
| Ladekabel unterbricht Strom | A | 10 | ||
| 8 | Spannungsfestigkeit der Netzfrequenz 1 Minute zwischen den Phasen, zur Erde/zum Bruch | kV | 42/48 | |
| 9 | Halten Sie der Blitzstoßspannung zwischen den Phasen gegen Erde/Bruch stand | kV | 75/85 | |
| 10 | Sf6-Gas-Relativdruck (20 °C Überdruck) | MPa | ≤0,04 | |
| 11 | Bemessungsbetriebsspannung (elektrisch) | V | AC220, DC220 | |
| 12 | Nennspannung des Spannungsauslösers | V | AC220, DC220 | |
| 13 | Durchschnittliche Öffnungsgeschwindigkeit | MS | 3,5 ± 1,5 | |
| 14 | Durchschnittliche Schließgeschwindigkeit | MS | 3,5 ± 1,5 | |
| 15 | Dreiphasiges gleichzeitiges Öffnen und Schließen | MS | ≤3 | |
| 16 | Hauptschleifenwiderstand | μΩ | ≤120 | |
| 17 | Der manuelle Betrieb ist derzeit am weitesten verbreitet | N.m | ≤160 | |

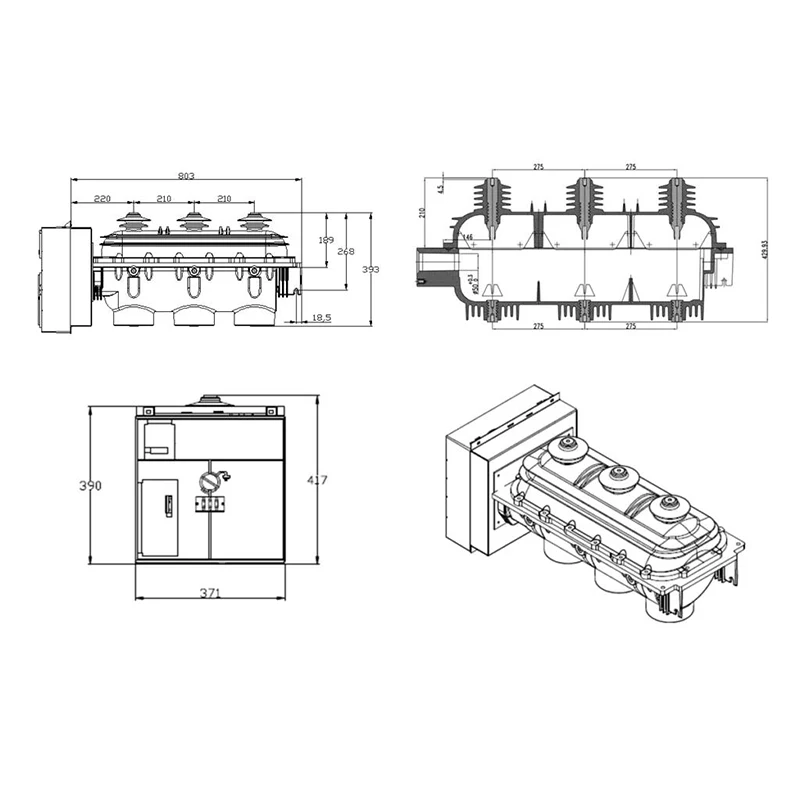

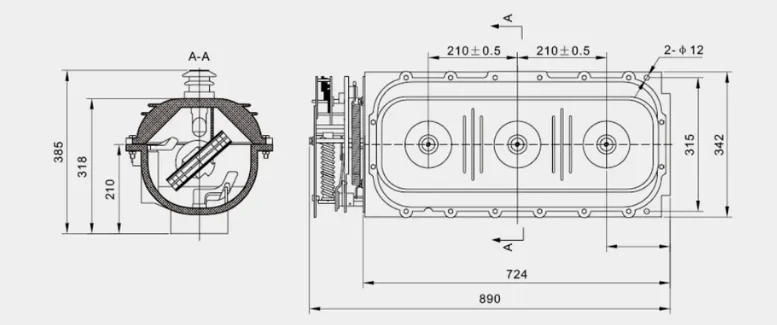

| 18 | Mittenabstand zwischen den Phasen | mm | 210 ± 0,5 | |
JUCEG führt bei jeder Bestellung strenge Kontrollen vor der Auslieferung durch, um sicherzustellen, dass jedes Gerät vor dem Versand einwandfrei funktioniert. Es werden keine Mängel übersehen, sodass Ihre Großhandelsbestellungen sicher bleiben.
JUCEG bietet ein umfassendes Spektrum an Spezifikationen für unsere Produkte. Wir erfüllen verschiedene Projektanforderungen und akzeptieren auch individuelle Wünsche globaler Kunden.
Wir sind für den langfristigen Einsatz konzipiert und bieten zuverlässige Leistung, auf die Sie bei Ihren Energieprojekten vertrauen können.
Wir versenden Bestellungen direkt an Sie. Keine Zwischenhändler, schnellere Lieferzeiten und bessere Preise für unsere Großhandelskunden weltweit
a) Lufttemperatur
Maximale Temperatur: +40 °C; Mindesttemperatur: -5 °C
b) Luftfeuchtigkeit
Monatliche durchschnittliche Luftfeuchtigkeit: 95 %; Tägliche durchschnittliche Luftfeuchtigkeit: 90 %.
c) Höhe über dem Meeresspiegel
Maximale Installationshöhe: 2500 m
d) Die Umgebungsluft ist offensichtlich nicht durch korrosive und brennbare Gase, Dämpfe usw. verunreinigt.
e) Kein häufiges heftiges Schütteln
1. Hervorragende Isolationsleistung
Der SF6-Hochspannungs-Lasttrennschalter 12 kV 36 kV verfügt über eine hervorragende Isolationsleistung, die das elektrische Feld zwischen Leitern und Erdungskörpern wirksam isolieren kann und so den normalen Betrieb und die elektrische Sicherheit von Stromversorgungsgeräten gewährleistet. Insbesondere in den letzten Jahren ist mit der Erhöhung der Spannungsebenen die Nachfrage nach Hochleistungsisolatoren gestiegen und auch der Anwendungsbereich von Isolatoren ist umfangreicher geworden.
2. Lange Lebensdauer
Bei den Isoliermaterialien handelt es sich in der Regel um hochfeste Keramikmaterialien, Silikonkautschukmaterialien, glasfaserverstärkte Kunststoffe usw. Ihre Lebensdauer ist viel länger als die herkömmlicher Metallmaterialien und sie können über einen langen Zeitraum eine hervorragende Isolierleistung aufrechterhalten.
3. Gute Hitzebeständigkeit
Der Isolator kann sich an Umgebungen mit hohen Temperaturen anpassen, eine hervorragende Isolationsleistung aufrechterhalten und hohem Druck, elektrischen Feldern und starken Stromeinbrüchen standhalten. Daher wird es häufig in Hochspannungsgeräten verwendet.
4. Hohe Kostendeckungsquote
Obwohl der Preis dieses Isolators höher ist, ist seine Lebensdauer auch länger und er erfordert während des Gebrauchs keine Wartung. Daher ist die Kostendeckungsrate hoch und die Nutzungskosten des Benutzers können gesenkt werden.
1. Wie lange ist die Garantiezeit?
Die Gewährleistungsfrist beträgt in der Regel 12 Monate.
2. Welche Zahlungsbedingungen akzeptieren Sie?
T/T, Western Union und andere auf Anfrage.
3. Wie wäre es mit der Typprüfung?
Unser Kunde hat die Typprüfung in Europa bestanden und wir haben auch eine Typprüfung in China durchgeführt.
4. Wie gebe ich eine Bestellung auf?
Bitte senden Sie uns Ihre detaillierten Anforderungen.
