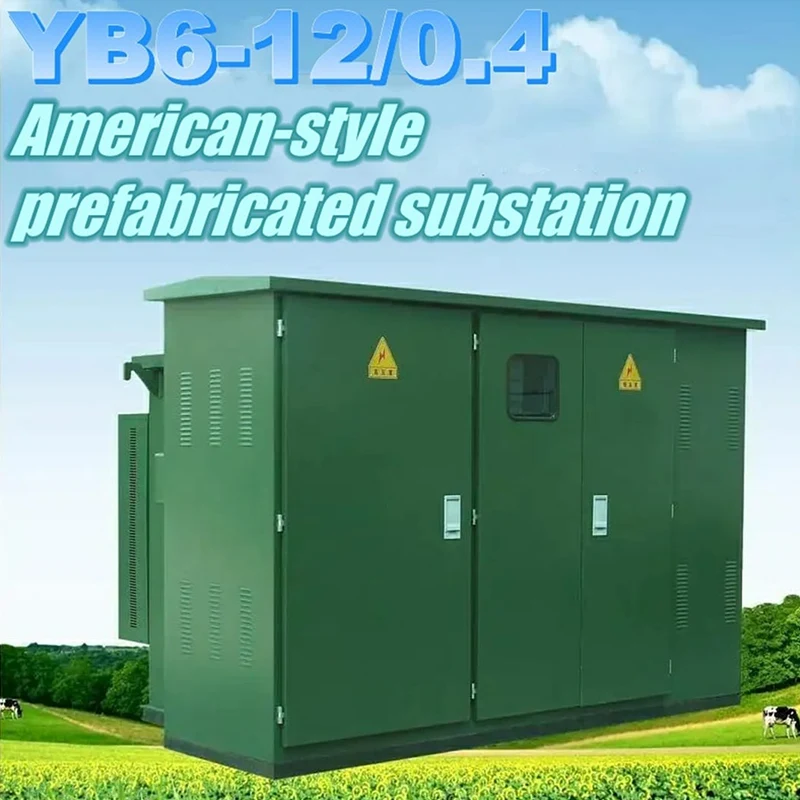

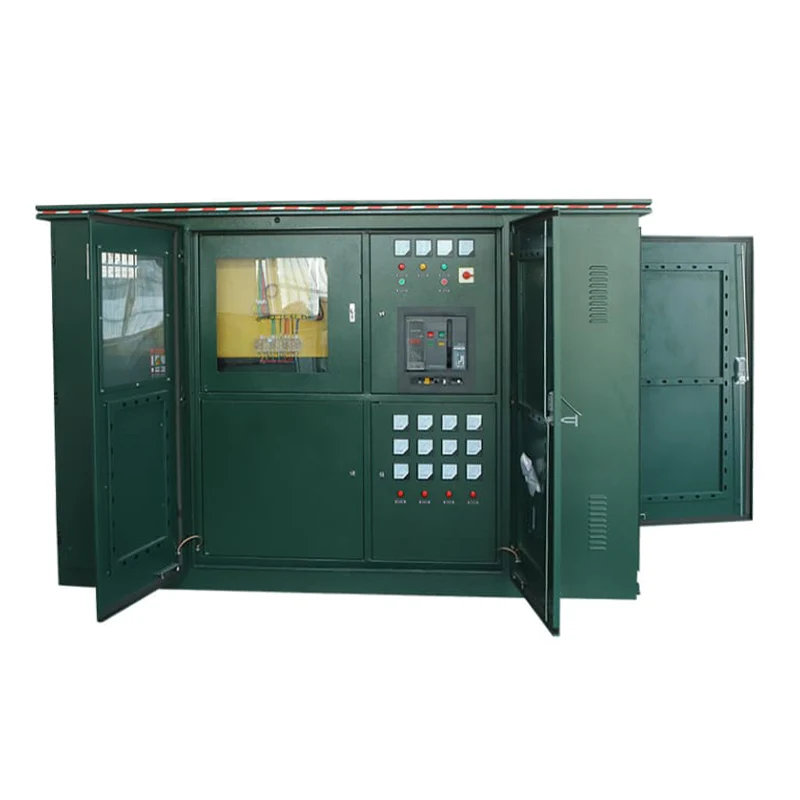

YB6 33kV amerikanische vorgefertigte Box-Umspannstation

Als professioneller, hochwertiger amerikanischer Hersteller von vorgefertigten 33-kV-Umspannwerken JUCEG YB6 bieten wir Ihnen den besten Kundendienst. Mit einer extrem geringen Stellfläche eignet es sich hervorragend für städtische Anwendungen; Durch die vollständig isolierte und abgedichtete Konstruktion sind freiliegende stromführende Komponenten nicht mehr vorhanden. Der doppelte Sicherungsschutz und die Ring-/Klemmenflexibilität verbessern die Kontinuität der Stromversorgung. Im Vergleich zu herkömmlichen Umspannwerken sind die Installations- und Wartungskosten geringer. Im Werk vormontiert und getestet, kann es direkt zur Inbetriebnahme vor Ort eingesetzt werden; Die amerikanische vorgefertigte Box-Umspannstation YB6 33 kV bietet Vorteile wie intelligente Überwachung, SCADA-Integration und eine Vielzahl von Gehäusematerialoptionen.

Leistungsmerkmale

1. Vollständig isoliert, vollständig abgedichtet, ohne dass eine häufige Wartung erforderlich ist, wodurch ein zuverlässiger Schutz der persönlichen Sicherheit gewährleistet wird.

2. Kompakte Struktur mit einem Volumen, das nur 1/3 bis 1/5 eines gleichwertigen europäischen Transformators beträgt, und einer geringen Höhe;

3. Das amerikanische vorgefertigte Kastenumspannwerk YB6 33 kV kann eine Kastenstruktur annehmen, um eine Kontamination des Transformatoröls im Tank zu vermeiden.

4. Die Hochspannungsseite verfügt über einen Doppelsicherungs-Vollbereichsschutz, wodurch die Kosten erheblich gesenkt werden: Sie kann in einem Ringnetzwerk oder als Terminal verwendet werden und der Kabelkopf kann bei einem Laststrom von 200 A schnell abgezogen werden.

5. Der Kastenkörper besteht aus einer doppelschichtigen Verbundplatte vom Wabentyp mit den Funktionen Wärmeisolierung und Wärmeableitung.

6. Auf der Niederspannungsseite wird ein elektronischer Phasenausfallschutz hinzugefügt. Wenn im System eine abnormale Spannung auftritt, kann der Haupteingangsschalter schnell getrennt werden.

7. Auf der Hochspannungsseite werden in Öl getauchte Lastschalter oder SF6-Lastschalter verwendet, die elektrisch aufgerüstet werden können, um den Grundstein für die Automatisierung des Verteilungsnetzes zu legen.

8. Verwenden Sie Öltransformatoren der Serie S9 oder höher.

Bedingungen der Arbeitsumgebung

Transport:

Die werkseitig bereitgestellten Umspannwerke sollten mit 25# (oder 45#) Transformatoröl gefüllt sein, wie von der Ölstandsanzeige im Öltank angezeigt. Während des Transports und der Handhabung darf die Unterstation nicht umgedreht oder umgedreht werden, Teile dürfen nicht angestoßen werden und es darf auch keinen starken Vibrationen ausgesetzt werden.

Beim Heben und Bewegen der YB6 33kV American Prefabricated Box Substation vor Ort ist besondere Vorsicht geboten. Der Hebehaken sollte am Hebehaken des Öltanks befestigt werden und das Anheben sollte langsam erfolgen, um eine Beschädigung der Oberflächenfarbe des Umspannwerks durch das Stahldrahtseil zu vermeiden und sogar dazu zu führen, dass sich der Schwerpunkt des gesamten Umspannwerks verschiebt, kippt oder fällt.

Installation:

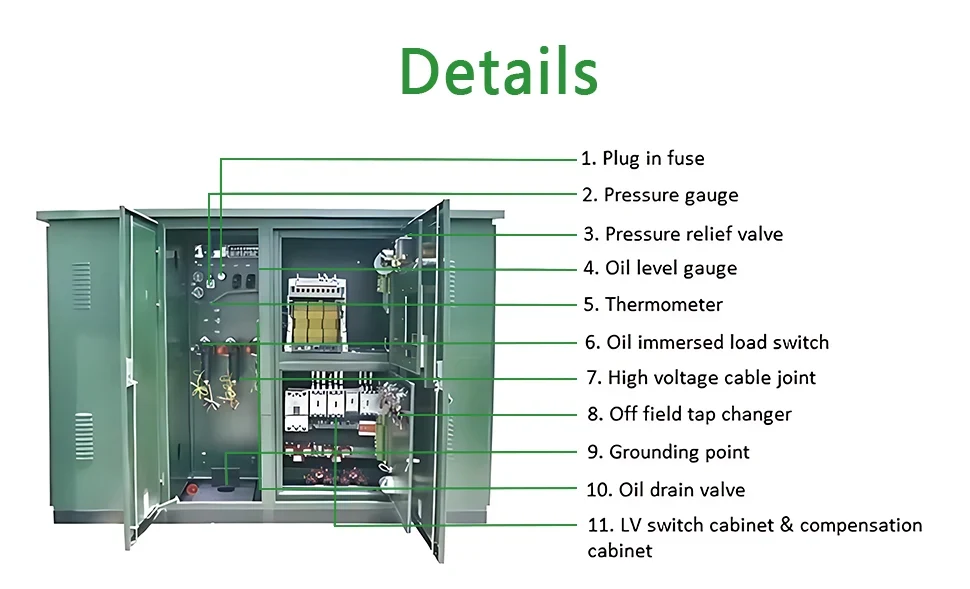

Bei der Installation der Unterstation vor Ort sollte auf den Schutz der Oberflächenfarbe des Schaltschranks geachtet werden. Es ist nicht zulässig, dass Manometer, Ölstandsanzeiger, Thermometer, Griffe von Stecksicherungen und Isolationsdurchführungselemente kollidieren, Risse usw. aufweisen und die Schrauben nicht locker sind.

Entfernen Sie sämtlichen Staub und Schmutz von der Außenseite der Umspannstation, der Innenseite der Schranktür und der Oberfläche der Isolierdurchführung.

Überprüfen Sie, ob die Typenschilddaten und das Produktzertifikat der Umspannstation mit dem Bestellformular übereinstimmen und prüfen Sie, ob die Dokumente und Ersatzteile gemäß der Packliste fehlen.

Die Tiefbauzeichnungen der Kabel und Zu-/Ableitungen des Umspannwerks sind in der Abbildung dargestellt.

Wartung:

Die werkseitig hergestellten Produkte wurden einer strengen Montage und Einstellung unterzogen und müssen während der Installation nicht zerlegt werden, um eine Beeinträchtigung der Leistung zu vermeiden. Die Wartung ist auf die folgenden Situationen beschränkt:

Führen Sie einmal im Jahr eine Probenanalyse des Transformatorenöls durch;

Wenn der Ölstand sinkt, füllen Sie ihn umgehend nach. Die Ölsorte sollte mit der im Tank übereinstimmen;

Nachdem die Sicherung durchgebrannt ist, sollte die Ursache ermittelt werden. Achten Sie beim Ersetzen des Sicherungskerns darauf, dass dessen Spezifikation und Modell mit den Originalspezifikationen und dem Originalmodell übereinstimmen.
