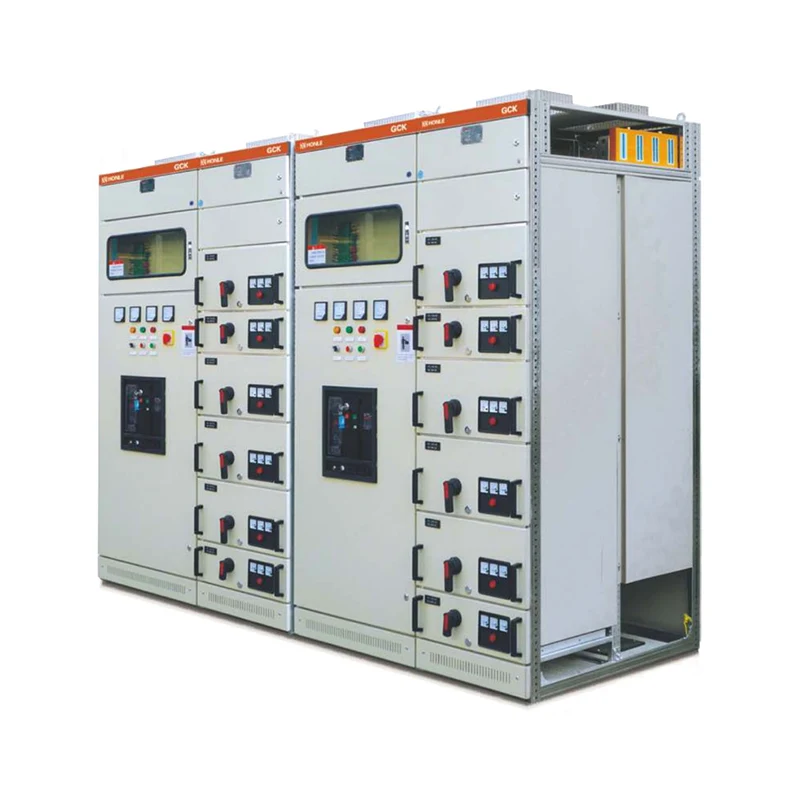

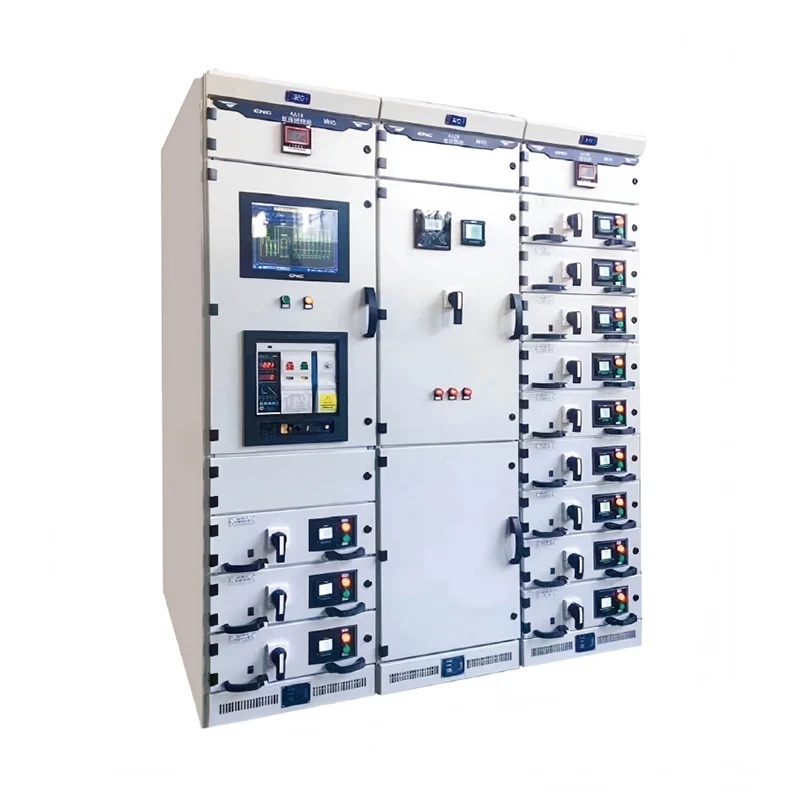

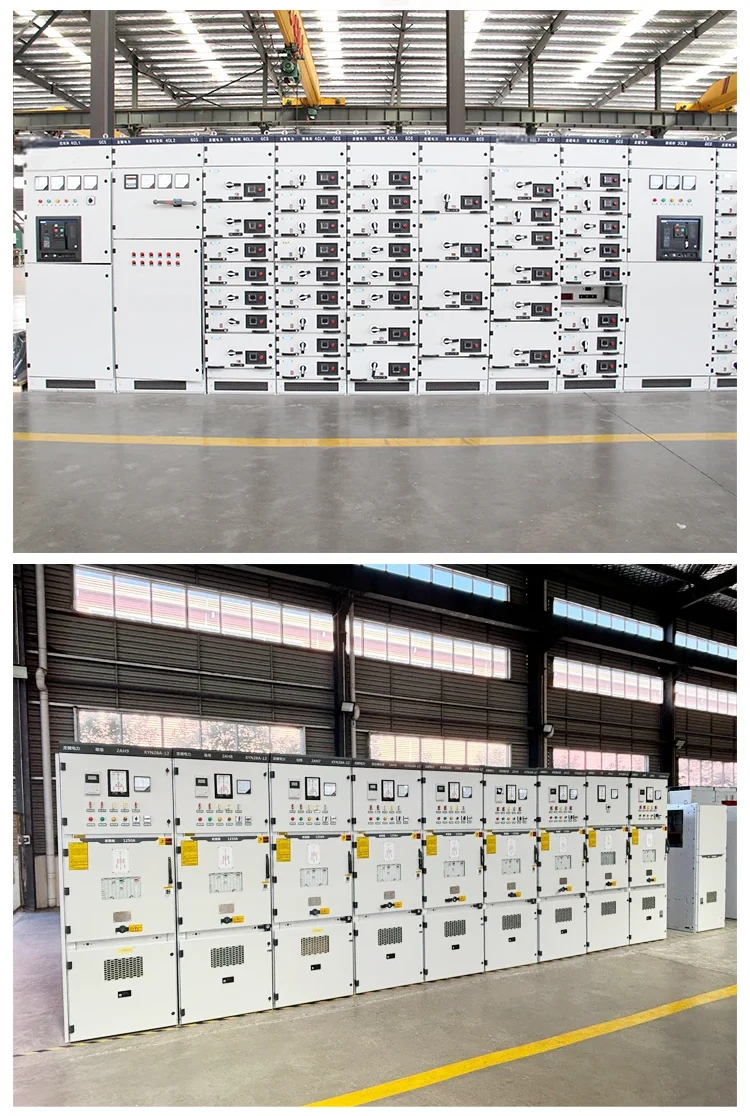

GCK-Niederspannungs-Ausfahrschaltanlage

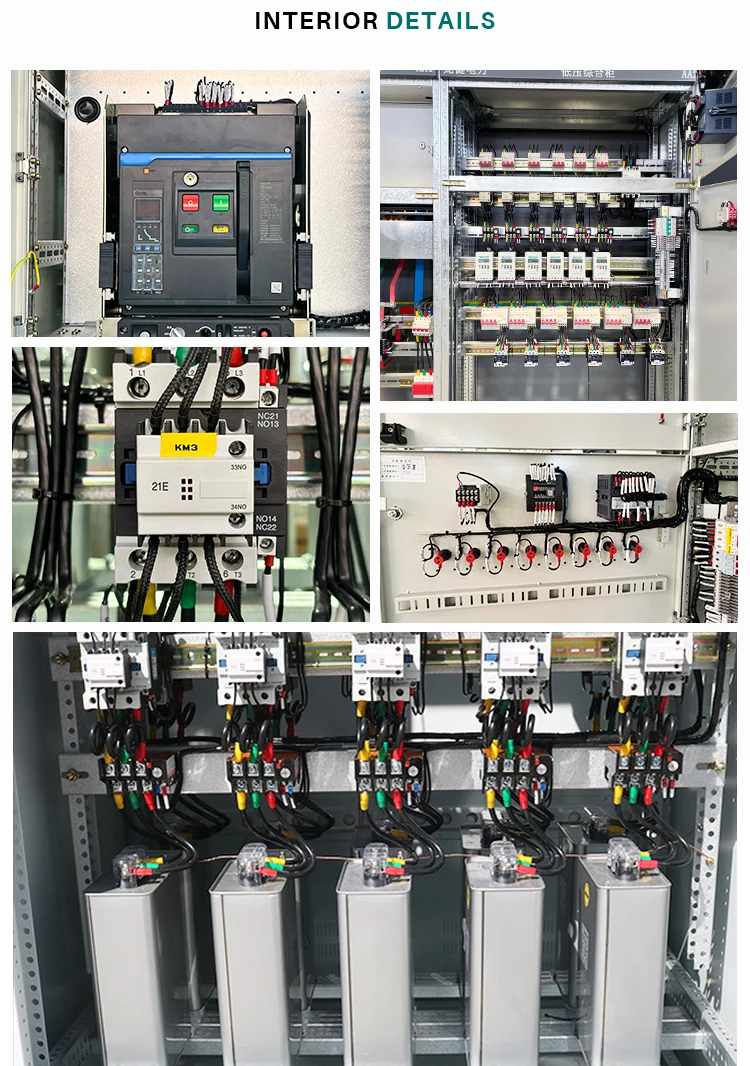

Sie können sicher sein, dass Sie die ausfahrbare Niederspannungsschaltanlage JUCEG GCK in unserem Werk kaufen. Die kombinierte Montagestruktur wird übernommen und alle Komponenten des Schrankrahmens werden durch Schrauben verbunden, wodurch Schweißverformungen und Spannungen vermieden und die Genauigkeit und der Standardisierungsgrad verbessert werden. Der Schrank ist in drei isolierte Abschnitte unterteilt: Sammelschienenkammer, Funktionseinheitskammer und Kabelkammer, wodurch die Ausbreitung von Unfällen wirksam verhindert und die Wartung unter Spannung erleichtert werden kann. Der Schutzgrad kann IP30/IP40 erreichen. Die Schubladeneinheit ist mit einem mechanischen Verriegelungssystem ausgestattet, das die Live-Wartung unterstützt. Der Hauptstromkreisstecker der ausziehbaren Niederspannungsschaltanlage GCK verfügt über ein flammhemmendes technisches Kunststoffgehäuse zur Abdichtung, und die Ventilstruktur schließt automatisch, wenn die Schublade herausgezogen wird, was die Betriebssicherheit gewährleistet. Das Herausziehen und Einsetzen der Funktionseinheit (Schublade) erfolgt über Hebelbetätigungen, die bequem und zuverlässig zu bedienen sind. Der Schubladenblock und die Tür werden durch den Betätigungsmechanismus des Hauptschalters mechanisch verriegelt. Wenn sich der Hauptschalter in der geschlossenen Position befindet, kann die Tür nicht geöffnet werden, was eine sichere Wartung der elektrischen Ausrüstung erleichtert. Die Komponenten zeichnen sich durch große Vielseitigkeit, gute Anwendbarkeit und einen hohen Standardisierungsgrad aus. Die Höhe des Schubladenelements ist modularisiert, so dass es bei Bedarf einfach kombiniert und erweitert werden kann.

Technische Spezifikationen

Nennspannung: AC 380 V, 660 V

Bemessungsstrom: Horizontale Sammelschiene bis 4000A, Vertikale Sammelschiene bis 1600A

Bemessungskurzzeitstromfestigkeit: Effektivwert 50 kA, 80 kA, Spitzenwert 105 kA, 176 kA

Schutzklasse: IP30, IP40

Die Umgebungslufttemperatur rund um die GCK-Niederspannungs-Einschubschaltanlage überschreitet nicht +40℃, liegt nicht unter -5℃ (einige Produkte können bis zu -25℃ betragen) und die durchschnittliche Temperatur innerhalb von 24 Stunden überschreitet nicht +35℃. Die relative Luftfeuchtigkeit überschreitet bei der höchsten Temperatur von +40 °C nicht 50 % und kann bei niedrigeren Temperaturen eine höhere relative Luftfeuchtigkeit aufweisen.

Die Höhe übersteigt nicht 2000 m (einige Produkte erfordern nicht mehr als 1000 m). Verschmutzungsgrad 3.

Bedienungsanleitung

1. Installation:

Vor der Installation muss überprüft werden, ob die ausfahrbare Niederspannungsschaltanlage GCK intakt ist und ob sie feucht war. Überprüfen Sie außerdem anhand der Packliste, ob Teile fehlen oder während des Transports beschädigt wurden.

Der Schaltschrank sollte an einem sauberen, trockenen und gut belüfteten Ort installiert werden. Vermeiden Sie die Installation an Orten mit korrosiven Gasen, Dämpfen oder explosivem Staub.

Befolgen Sie während der Installation die Installations- und Bedienungsanleitung des Produkts, um die richtige Installationsreihenfolge sicherzustellen und sicherzustellen, dass die Installationsqualität den Standards entspricht.

Wenn Sie den Schaltschrank in Einzelteilen zusammenbauen, ziehen Sie die Verbindungslöcher mit Schrauben fest, um eine feste und zuverlässige Verbindung zwischen den Schränken zu gewährleisten.

2. Bedienung:

Überprüfen Sie vor dem Betrieb, ob die elektrische Ausrüstung und Verkabelung im Schaltschrank den Zeichnungsanforderungen entspricht, ob die Klemmen mit Nummern gekennzeichnet sind und ob die Verkabelung sauber und fest ist.

Befolgen Sie während des Betriebs strikt die Betriebsabläufe, um einen versehentlichen Betrieb zu vermeiden, der zu Geräteschäden oder Personenschäden führen kann.

Das Herausnehmen und Einsetzen des Schubladenblocks sollte bei geöffnetem Hauptschalter erfolgen, um einen sicheren Betrieb zu gewährleisten.

Zwischen dem Antriebsmechanismus und der Tür befindet sich eine mechanische Verriegelungsvorrichtung. Nur wenn der Hauptschalter geöffnet ist, kann die Tür geöffnet werden, was die Wartung und den Austausch elektrischer Geräte erleichtert.

3. Wartung:

Reinigen und überprüfen Sie die ausfahrbare Niederspannungsschaltanlage von GCK regelmäßig, um sicherzustellen, dass die Geräteoberfläche sauber und staubfrei ist und dass die Kontakte der elektrischen Geräte in gutem Zustand sind.

Regularly check the reliability of the mechanical interlock and electrical interlock to ensure the safety of equipment operation.

Überprüfen und testen Sie regelmäßig, ob alle Messgeräte und Relais ordnungsgemäß funktionieren, um die normale Schutzfunktion des Geräts sicherzustellen.

Überprüfen und testen Sie regelmäßig die Erdungsvorrichtung des Schaltschranks, um sicherzustellen, dass die Erdungsvorrichtung fest und zuverlässig ist.
