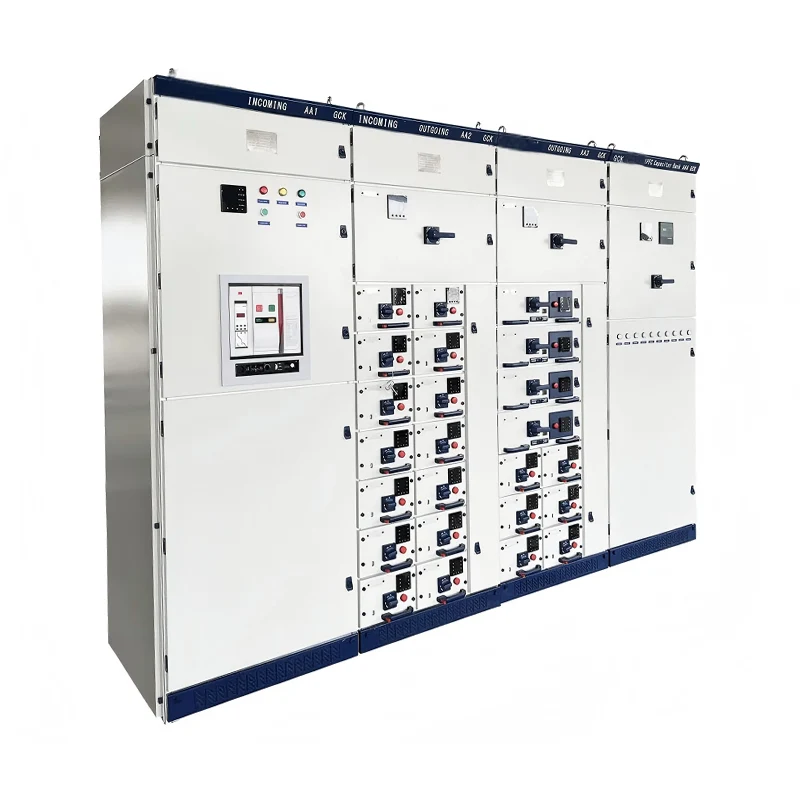

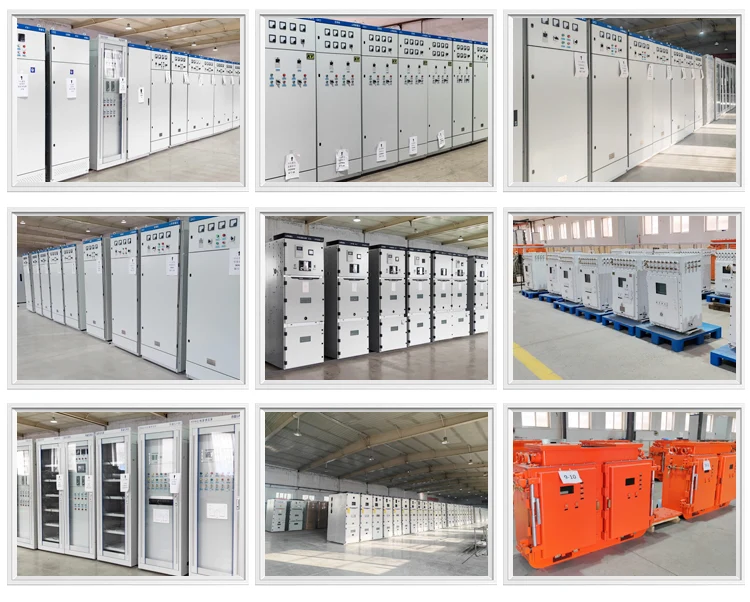

GCS Niederspannungs-Ausfahrschaltanlage

JUCEG ist ein Hersteller und Lieferant, der sich auf die Lieferung von GCS-Niederspannungs-Ausfahrschaltanlagen spezialisiert hat. GCS-Niederspannungs-Ausfahrschaltanlagen sind bei Stromverbrauchern weit verbreitet und eignen sich für die Verteilung, zentrale Steuerung von Elektromotoren, Blindleistungskompensation usw. in Stromerzeugungs- und Stromversorgungssystemen mit einer dreiphasigen Wechselstromfrequenz von 50 (60) Hz, einer Nennbetriebsspannung von 380 V (400 V, 660 V) und einem Nennstrom von 4000 A oder darunter. Die GCS-Niederspannungs-Ausfahrschaltanlage wird häufig in großen Kraftwerken, petrochemischen Anlagen und anderen Orten mit hohem Automatisierungsgrad und Anforderungen an Computerschnittstellen eingesetzt. Als Niederspannungsverteilungsgerät für dreiphasigen Wechselstrom mit einer Frequenz von 50 (60) Hz, einer Nennarbeitsspannung von 380 V (400 V, 660 V) und einem Nennstrom von 4000 A oder weniger wird es in Stromerzeugungs- und Versorgungssystemen zur Verteilung, zentralen Steuerung von Motoren und Blindleistungskompensation eingesetzt und spielt eine wichtige Rolle.

Technische Spezifikationen

Nennspannung: Hauptstromkreis AC 380 V (400 V, 660 V), Hilfsstromkreis AC 220 V, 380 V (400 V), DC 110 V, 220 V.

Nennfrequenz: 50 (60) Hz.

Nennisolationsspannung: 660 V (1000 V).

Nennstrom: Horizontaler Bus ≤ 4000 A, vertikaler Bus (MCC) 1000 A.

Nenn-Kurzzeitstromfestigkeit des Busses: 50 kA, 80 kA (1 s).

Bemessungsspitzenstrom des Busses: 105 kA, 176 kA (0,1 s).

Netzfrequenz-Testspannung: Hauptstromkreis 2500 V/1 Min., Hilfsstromkreis 1760 V/1 Min. (in einigen Materialien wird 2000 V/1 Min. erwähnt).

Arten von Schaltanlagen: ausfahrbar vs. fest

Ausfahrbare und feste Schaltanlagen verfügen über besondere Eigenschaften, die ihren Einsatz in verschiedenen Situationen in elektrischen Energiesystemen ermöglichen. Die ausfahrbare Niederspannungsschaltanlage GCS ist für Anwendungen konzipiert, bei denen variable Faktoren und einfache Erreichbarkeit sehr wichtig sind. Diese Systeme ermöglichen das einmalige Herausziehen einer bestimmten Komponente, ohne dass sich dies auf das gesamte System auswirkt, und vereinfachen so die Wartungs- und Aufrüstungsprozesse. Diese Art von Schaltanlagen eignet sich für komplexe Energiesysteme, da Ausfallzeiten so weit wie möglich vermieden werden müssen. Andererseits sind feste Schaltanlagen durchweg langlebiger und kostengünstiger; Es ist jedoch auf Bereiche ausgerichtet, in denen die Wartung von Vermögenswerten selten ist und die Nachfrage nach dem Austausch von Geräten gering ist. Sie bieten eine vergleichsweise eingeschränktere Lösung, was bei bestimmten beengten Installationen ein Muss ist.

Bei der Durchsicht der Top-3-Suchergebnisse zeichnete sich bei der Suche ein Trend ab, der sich auf einige wichtige technische Parameter konzentrierte, die diese Arten von Schaltanlagen auszeichnen:

· Zugänglichkeit: Das Hauptanliegen bei ausfahrbaren Einheiten besteht darin, dass sie leicht zugänglich sind und so eine einfache und schnelle Wartung, Reparatur und den Austausch der Komponenten ermöglichen, was bei Systemen mit hohen Anforderungen an die Betriebszeit der Fall ist.

· Kosten: Feste Schaltanlagen werden jedoch insbesondere aus Kostengründen bevorzugt, da sie aufgrund der einfachen Struktur und des geringen Wartungsaufwands kostengünstiger sind.

· Größe: Die Kompaktheit ortsfester Schaltanlagen wird auch als Hauptvorteil in Situationen angegeben, in denen es um die räumliche Platzierung geht.

Wie funktioniert eine ausfahrbare GCS-Schaltanlage?

1. Gesamtfunktion und Zusammensetzung:

Die ausfahrbare Niederspannungsschaltanlage GCS ist ein dreiphasiges Wechselstromverteilungsgerät mit einer Nennarbeitsspannung von 380 V (erweiterbar auf 400 V und 660 V) und einem Nennstrom von bis zu 4000 A (die verbesserte Version kann 6300 A erreichen). Zu seinen Kernfunktionen gehören die Stromverteilung, die zentrale Steuerung von Elektromotoren und die Blindleistungskompensation. Es wird häufig in Kraftwerken, der petrochemischen Industrie, der Metallurgie, der Textilindustrie, Hochhäusern und den Stromverteilungssystemen anderer Branchen eingesetzt.

2.Modulares Schubladendesign:

Der Schaltschrank ist schubladenartig aufgebaut. Jede Schublade ist eine eigenständige Funktionseinheit mit einem Höhenmodul von 160 mm. GCS-Niederspannungs-Ausfahrschaltanlagen sind in fünf Größenreihen unterteilt: 1/2-Einheit, 1-Einheit, 1,5-Einheit, 2-Einheiten und 3-Einheiten. Die Höhe der Schublade lässt sich verstellen, während Breite und Tiefe fest sind, wodurch die Austauschbarkeit gleicher Funktionseinheiten gewährleistet ist. Die Schubladenblende ist mit Positionsanzeigen wie „Öffnen“, „Schließen“, „Testen“ und „Zurückziehen“ ausgestattet und verfügt außerdem über eine mechanische Verriegelung, um eine unbeabsichtigte Betätigung zu verhindern. Die Schublade wird durch eine Gleitschlitz- und Gleitblockstruktur nach vorne geschoben, und die Federbegrenzungsverriegelung erhöht die Stabilität und verhindert eine Überhitzung von Komponenten oder ein Lösen der Schublade.

3.Funktionsraumisolierung und Sammelschienenanordnung:

Der Schrank ist in einen Funktionsraum, einen Sammelschienenraum und einen Kabelraum unterteilt. Jeder Raum ist streng isoliert, um die Ausbreitung von Störungen zu verhindern. Der Funktionseinheitsraum beherbergt die Schubladeneinheit, der Sammelschienenraum ordnet die horizontale Sammelschiene an und der Kabelraum ermöglicht den Ein- und Ausgang von Kabeln von oben nach unten. Die horizontale Sammelschiene ist in horizontaler Position an der Rückseite des Schranks angeordnet, was die Widerstandsfähigkeit gegenüber elektrischen Kräften erhöht und dem Hauptstromkreis eine hohe Kurzschlussfestigkeit verleiht (der dynamisch stabile Strom kann 76 kA erreichen). Die vertikale Sammelschiene hat einen Nennstrom von 1000 A (für MCC-Schränke) und erfüllt damit die Anforderungen für die Stromverteilung mit großer Kapazität.

4.Elektrischer Anschluss und Adapterdesign:

Steck- und Adapter: Die ankommenden und abgehenden Leitungen der Schublade nutzen entsprechend der aktuellen Größe unterschiedlich viele Streifenstrukturen aus steckbaren Bauteilen, um einen zuverlässigen Kontakt zu gewährleisten. Die 1/2-Einheiten-Schublade ist über den ZJ-2-Typ-Adapter mit Rückplatte mit dem Kabelfach verbunden. Die Geräteschublade übernimmt die Stab- oder Rohrstruktur des ZJ-1-Adapters, um den Temperaturanstieg zu reduzieren und die Zuverlässigkeit zu verbessern. Das Kabelraumdesign der GCS-Niederspannungs-Ausfahrschaltanlage unterstützt sowohl obere als auch untere Eingangs- und Ausgangsleitungen. Der Nullstromtransformator ist zur einfachen Installation und Wartung im Fach untergebracht. Die Breite des Fachs kann auf 240 mm oder 440 mm gewählt werden, um unterschiedlichen Anforderungen an die Kabelmenge gerecht zu werden.
