Intelligente Kastenschaltanlage für den Außenbereich

Die Innenarchitektur dieser wetterfesten Baugruppe ist in diskrete, durch Stahl unterteilte Fächer unterteilt. Zu diesen Fächern gehören eine Sammelschienenkammer, ein Lastschalt- oder Leistungsschalterabschnitt, eine Kabelanschlusszone, ein Betätigungsmechanismusschacht, eine Verriegelungsbaugruppe, ein Niederspannungssteuerfach und spezielle Messvorrichtungen.

Jede Zone ist durch robuste Stahlbarrieren physisch isoliert, wodurch sichergestellt wird, dass Fehlerzustände eingedämmt werden und nicht auf benachbarte Abschnitte übergreifen. Die Sammelschienenkammer befindet sich im oberen Bereich der intelligenten Außenschaltanlage im Kastentyp. In dieser Kammer werden die Hauptleiter in einem durchgehenden horizontalen Strang zusammengeführt, der sich über die gesamte Schaltanlagenanordnung erstreckt. Diese horizontale Busanordnung vereinfacht zukünftige Erweiterungsarbeiten und ermöglicht die Integration zusätzlicher Panels mit minimaler Nacharbeit. Insgesamt verbessert die unterteilte Anordnung des Gehäuses sowohl die Betriebssicherheit als auch die langfristige Wartungsfreundlichkeit.

Parameter

Der Niederspannungsverriegelungsraum dient auch als Steuerschnittstelle für die gesamte Baugruppe. In diesem Abschnitt arbeitet ein federbelasteter Betätigungsmechanismus mit mechanischen Verriegelungen und klaren Positionsanzeigen zusammen, um sichere Schaltsequenzen zu steuern. Zu den zusätzlichen Optionen gehören Hilfskontakte, Arbeitsstromauslösespulen, Notauslöser, kapazitive Live-Line-Anzeigen, schlüsselbasierte Verriegelungen und motorisierte Betätigungsantriebe. Die Kammer bietet außerdem ausreichend Platz für die Unterbringung von Steuerschaltkreisen, Aufzeichnungsinstrumenten und Schutzrelaispaketen. Insbesondere wird die intelligente Schaltanlage vom Typ Outdoor Box in ihrer 750 mm breiten Konfiguration mit zwei identischen Geräten geliefert Niederspannungsschächte, die eine erhebliche Erweiterung des Zubehörs ermöglichen, ohne die Stellfläche zu vergrößern. Diese Zweikammeranordnung innerhalb der Einheit gewährleistet ausreichend Kapazität auch für die umfangreichsten Verteilersysteme.

Technische Spezifikationen:

 - Nennspannung: 12 kV

- Nennstrom: 630 A

- Ausschaltvermögen: 630 A (20 kA Kurzschlussfestigkeit)

- Nennfrequenz: 50 Hz

- Gehäuseschutzstufe: IP4X

Hauptmerkmale:

Platzsparend: 60 % kleinerer Platzbedarf als herkömmliche Stationen

Plug-and-Play: Vormontierte Module reduzieren die Installationszeit um 70 %

Smart Ready: Integrierte Kommunikationsanschlüsse für die SCADA-Integration

Langlebig: Edelstahlkonstruktion (Betrieb bei -25 °C bis +40 °C)

Flexibel: Konfigurierbar mit Leistungsschaltern, PTs, Messgeräten und USP

Unser Vorteil

Das Niederspannungs-Verriegelungsfach dient gleichzeitig als Steuerschnittstelle für die gesamte Baugruppe in diesem Abschnitt. Ein federbelasteter Betätigungsmechanismus arbeitet mit mechanischen Verriegelungen und klaren Positionsanzeigen zusammen, um sichere Schaltsequenzen zu steuern. Zu den weiteren Optionen gehören Hilfskontakte, Arbeitsstromauslösespulen, Notauslöser, kapazitive Live-Leitungsanzeigen, schlüsselbasierte Verriegelungen und motorisierte Betätigungsantriebe. Die Kammer bietet außerdem großzügigen Platz für die Unterbringung von Steuerschaltkreisen, Aufzeichnungsinstrumenten und Schutzrelaispaketen, insbesondere die kastenförmige intelligente Außenschaltanlage in ihrer 750 mm breiten Konfiguration, die mit zwei identischen niedrigen ausgestattet ist Spannungsschächte ermöglichen eine erhebliche Zubehörerweiterung ohne Platzverlust. Diese Doppelkammeranordnung innerhalb der Einheit gewährleistet ausreichend Kapazität selbst für die umfassendsten Verteilersysteme

1.Unsere Fabrik besteht weiterhin auf Kundenorientierung und strebt die Entwicklung von Technologie und Wissenschaft an.

2.Unsere Produkte zeichnen sich durch hohe Qualität und die tiefe Liebe unserer Kunden aus

3. Unsere Produkte haben die ISO9001:2000-Qualitätssystemzertifizierung bestanden.

4.Wir verfügen über eine starke Lieferkette und einen starken Kundendienst.

Zertifizierungen und Qualifikationen

FAQ

F1: Welche Spannungspegel unterstützt dieses Gerät?

Diese intelligente Verteilerbaugruppe für den Außenbereich ist für Mittelspannungsanwendungen bis zu 40,5 kV ausgelegt, mit gängigen Konfigurationen bei 11 kV, 12 kV, 24 kV und 36 kV, je nach regionalen Netzstandards

F2: Wie lang ist die typische Lieferzeit?

Standardkonfigurationen werden innerhalb von vier bis sechs Wochen geliefert, während Einheiten, die spezielle Schutzrelais oder nicht standardmäßige Sammelschienenanordnungen erfordern, je nach Auftragsvolumen bis zu acht bis zehn Wochen dauern können

F3: Wie hoch ist die erwartete Lebensdauer der Ausrüstung?

Der versiegelte, gasisolierte Kern ist für eine Lebensdauer von mehr als 30 Jahren unter normalen Betriebsbedingungen ausgelegt, wobei die Verschlechterung der internen Komponenten in diesem Zeitraum minimal ist

F4: Benötigt das Gerät ein spezielles Fundament oder einen Sockel?

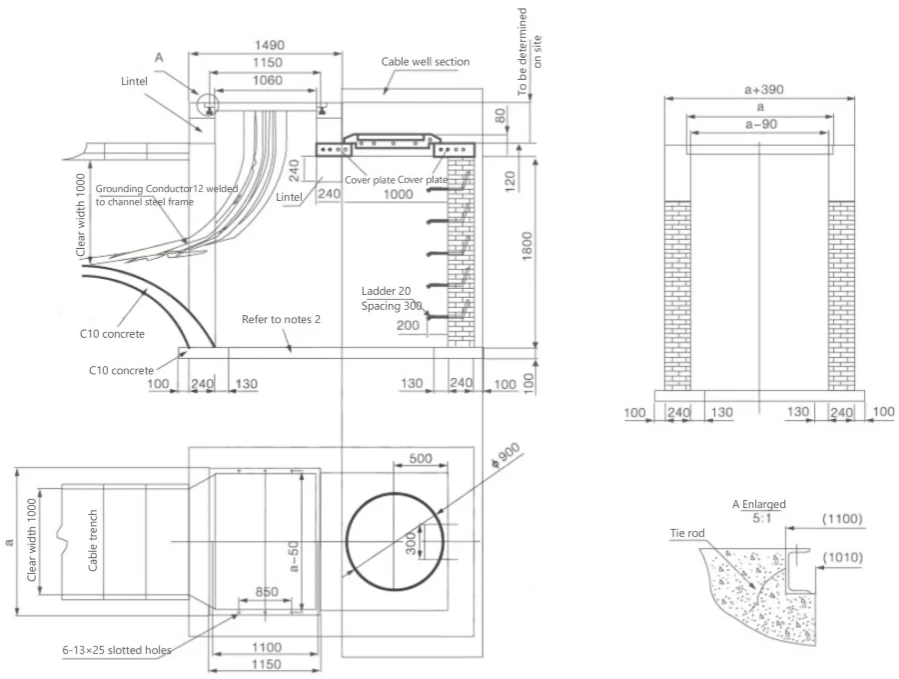

Ja, es wird empfohlen, eine ebene Betonplatte oder einen erhöhten Sockel zu verwenden, um eine ordnungsgemäße Ausrichtung der Kabeleinführung und Entwässerung zu gewährleisten. Die Grundfläche und das Muster der Montagelöcher sind in der allgemeinen Anordnungszeichnung enthalten

F5: Ist Unterstützung bei der Inbetriebnahme vor Ort verfügbar?

Ja, JUCEG bietet standardmäßig technische Fernberatung mit optionalen Vor-Ort-Überwachungs- und Inbetriebnahmediensten an, die auf Anfrage zum Zeitpunkt der Auftragserteilung verfügbar sind
