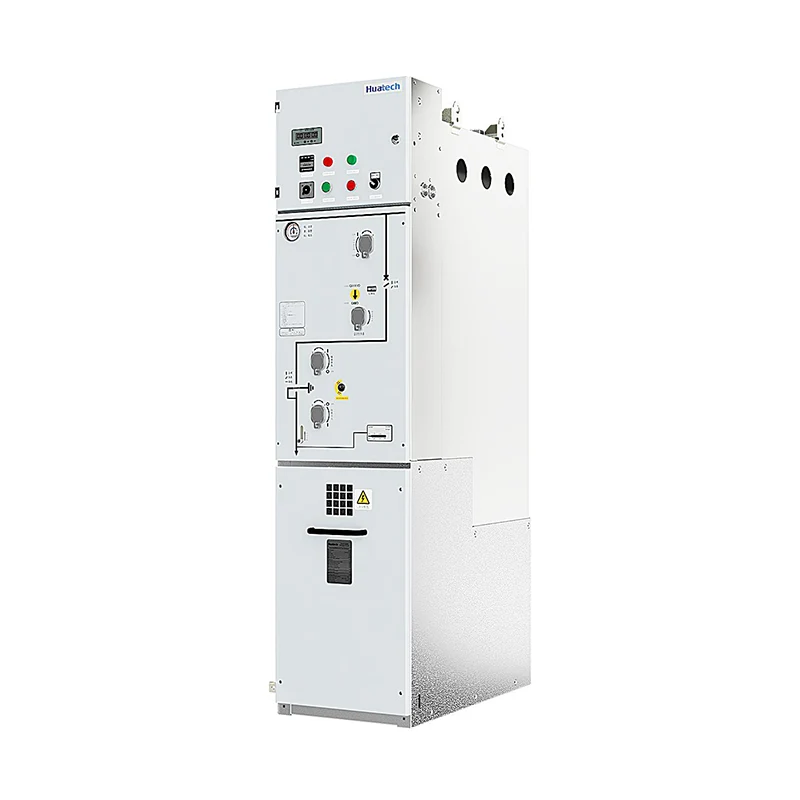

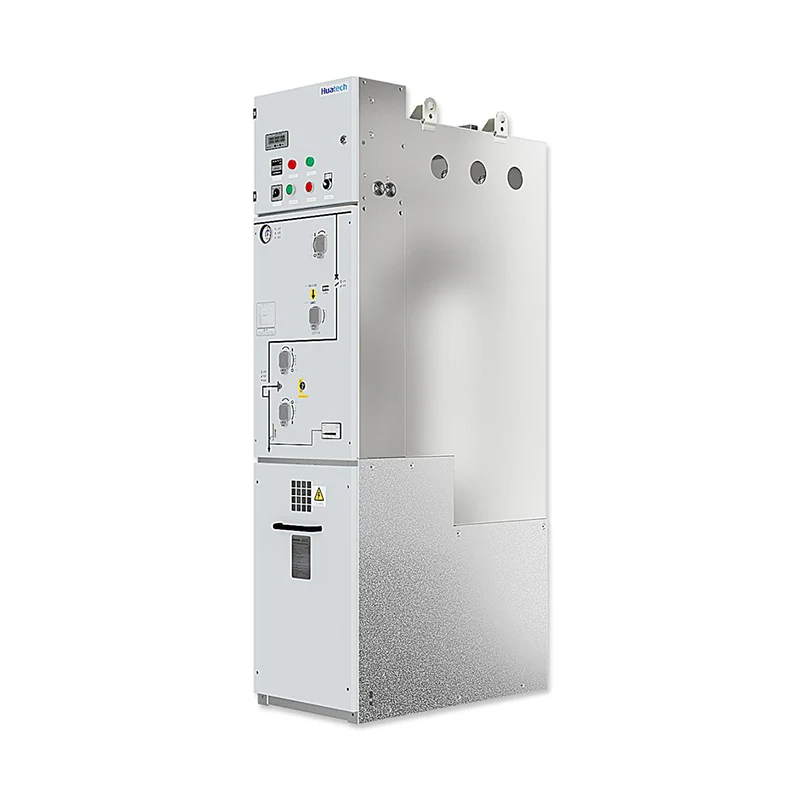

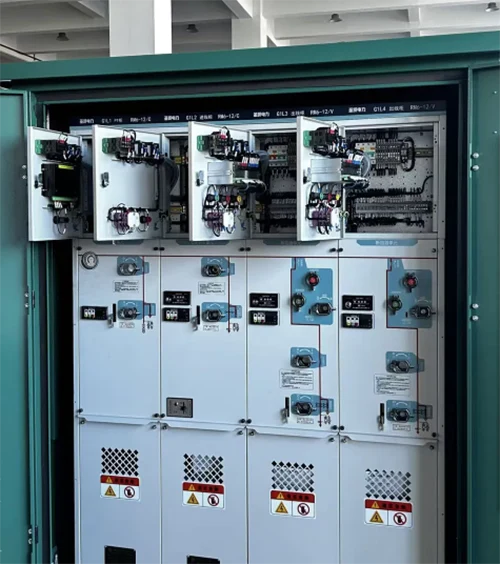

SM6 SF6 gasisolierte kompakte RMU

Die meisten Schaltanlagen haben einen großen Auftritt und verschwinden dann nach und nach in einem Wartungsplan voller Termine. Es ist die Art von Ausrüstung, die in den ungünstigsten Momenten Aufmerksamkeit erfordert. Die SM6 Compact RMU verfolgt den völlig entgegengesetzten Ansatz. Diese bescheidene Einheit kommt still und leise an, verschiebt sich in die dafür vorgesehene Ecke und tut dann in den nächsten über dreißig Jahren absolut nichts Bemerkenswertes. Es gibt kein Drama, keine Serviceeinsätze, keine hektische Fehlerbehebung um Mitternacht, keine panische Suche nach Ersatzteilen, die vor einem Jahrzehnt veraltet sind. Die gasisolierte Kompakt-RMU SM6 SF6 ist lediglich eine versiegelte SF6-Kammer, die sich um ihre eigenen Angelegenheiten kümmert, während die Außenwelt Zyklen aus Hitze, Feuchtigkeit und Staub ausgesetzt ist. Die Versammlung strebt nicht nach Anerkennung, löst keine Alarme aus und erzeugt keinen Papierkram. Das ist keine aufregende Ausrüstung, und genau das ist der Punkt.

Parameter

Das Herzstück der Baugruppe ist eine modulare Architektur, die eine flexible Konfiguration und einfache Installation ohne übermäßige Vorbereitung des Standorts ermöglicht. Das vollständig versiegelte SF6-Isolierungssystem verhindert, dass das Gerät Feuchtigkeit und Verunreinigungen im Inneren ausgesetzt ist, und sorgt Jahr für Jahr für einen zuverlässigen, berührungslosen Betrieb. Integrierte mechanische Verriegelungen sorgen für eine wesentliche Betriebssicherheit und verhindern Fehltritte bei Schaltvorgängen. Unterdessen gewährleisten hochwertige interne Komponenten eine stabile Langzeitleistung in Mittelspannungsverteilungsnetzen. Die gasisolierte Kompakt-RMU SM6 SF6 bietet außerdem Platz für eine Reihe funktionaler Konfigurationen, darunter Lasttrennschalter, Vakuumleistungsschalter, Sicherungsschutzsysteme und spezielle Messeinheiten. Dadurch lässt sich diese kompakte Lösung an unterschiedliche Anwendungsanforderungen anpassen, ohne ihr Kernversprechen einer leisen Langlebigkeit zu beeinträchtigen.

Anwendungen

Die Ring Main Unit (RMU) wird häufig in kompakten Umspannwerken, Umspannwerken, städtischen Stromverteilungsnetzen, Solarkraftwerken, Windkraftanlagen und industriellen Stromverteilungssystemen eingesetzt.

Schritte zur Produktinstallation

Vorbereitung vor der Installation

Stellen Sie vor der Positionierung der gasisolierten Kompakt-RMU SM6 SF6 sicher, dass die Installation bei ruhigem, trockenem Wetter ohne aufgewirbelten Sand oder Niederschlag erfolgt. Die relative Luftfeuchtigkeit sollte unter achtzig Prozent bleiben. Der Arbeitsbereich muss mit einer antistatischen Staubschutzfolie abgedeckt werden und der Boden muss sauber gehalten werden. Überprüfen Sie das Gerät gründlich. Stellen Sie sicher, dass der SF6-Gasdruck und der Feuchtigkeitsgehalt den Werksspezifikationen entsprechen. Überprüfen Sie alle Isolierkomponenten auf Risse oder Beschädigungen und stellen Sie sicher, dass die Dichtungen intakt sind und keine wiederverwendeten Dichtungen vorhanden sind. Das Fundament muss die Prüfung bestehen, wobei die Achsabstands- und Höhenabweichungen innerhalb von zehn Millimetern liegen dürfen und die Abweichung der eingebetteten Schraubenmitte nicht mehr als zwei Millimeter betragen darf. Die Betonfestigkeit sollte vollständig ausgehärtet und überprüft sein.

Installationsschritte

Heben Sie die versiegelte Baugruppe mit geeignetem Hebezeug und einem Kran in Position. Passen Sie die Nivellierschrauben an, bis die vertikale Ausrichtung innerhalb der Herstellertoleranz liegt. Befestigen Sie den Schrank gemäß der werkseitig nummerierten Reihenfolge und ziehen Sie alle Schrauben mit einem kalibrierten Drehmomentschlüssel fest. Verwenden Sie nicht mehr als drei Unterlegscheiben pro Punkt, wobei die Gesamtdicke des Stapels weniger als zehn Millimeter beträgt. Schließen Sie die eingehenden und ausgehenden Kabel gemäß dem elektrischen Schaltplan an. Stellen Sie bei Steckanschlüssen sicher, dass der Kontaktstift vollständig in der Buchse sitzt, um ein Kriechen zu verhindern, und stellen Sie sicher, dass der Spannungskegel fest sitzt, ohne zu stark zusammenzudrücken. Füllen Sie den Gasraum bis zum angegebenen Druck mit trockenem SF6 und führen Sie dann eine Dichtheitsprüfung durch. Alle metallischen Teile müssen mit einer zuverlässigen Erdungsverbindung verbunden sein. Die Dichtungsnut sollte sauber und frei von Kratzern sein. Tragen Sie das Dichtmittel sorgfältig auf und vermeiden Sie eine Migration in die Gasseite. Der geschweißte Tank erreicht typischerweise eine jährliche Leckage von unter null Komma fünf Prozent. Die abschließende Prüfung umfasst die Messung des Isolationswiderstands, die Überprüfung der Spannungsfestigkeit bei Netzfrequenz und die Funktionsbestätigung der mechanischen Verriegelung des Dreistellungsschalters. Öffnen Sie niemals die gasgefüllte Kammer, es sei denn, der Hersteller hat dies autorisiert und angeleitet. Der Geräteraum sollte über eine geringe Belüftung mit mindestens viermaligem Luftaustausch pro Stunde verfügen. Personal, das in geschlossenen Bereichen arbeitet, wird empfohlen, SF6- und Sauerstoffdetektoren mitzuführen.

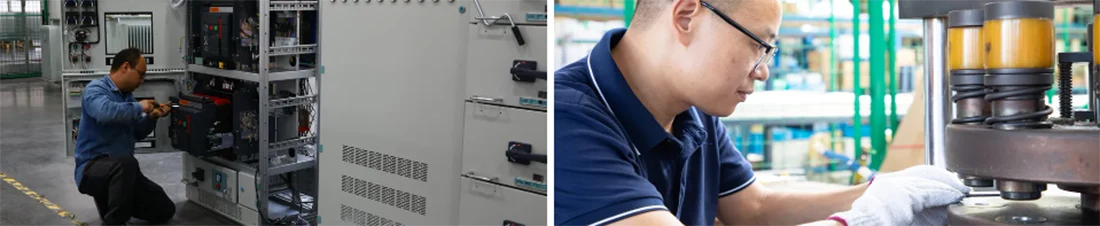

Werkstatt

Zertifizierungen und Qualifikationen

FAQ

F1: Welche Art von Garantiedeckung wird gewährt?

Die Standardgarantie beträgt zwölf Monate ab Inbetriebnahme oder achtzehn Monate ab Versand, je nachdem, was zuerst eintritt. Erweiterte Laufzeiten sind auf Anfrage erhältlich

F2: Wie einfach ist die Beschaffung von Ersatzteilen?

Kritische Ersatzteile werden in regionalen Lagerbeständen aufbewahrt, wobei die meisten gängigen Artikel innerhalb von drei bis fünf Werktagen versandt werden

F3: Welche routinemäßige Wartung ist tatsächlich erforderlich?

Jährliche Sichtprüfung der Manometer und Kabelanschlüsse. Überprüfung des Antriebsmechanismus alle paar Jahre, abhängig von der Schalthäufigkeit

F4: Kann diese Einheit später erweitert werden, wenn die Last zunimmt?

Ja, die modulare Architektur ermöglicht das Hinzufügen zusätzlicher Panels mit minimaler Nacharbeit, sofern im ursprünglichen Layout Platz reserviert wurde

F5: Welche Zertifizierungen trägt dieses Gerät?

Die Baugruppe verfügt über eine ISO 9001-Zertifizierung sowie über Typprüfberichte, die an relevanten IEC-Normen ausgerichtet sind. Eine vollständige Dokumentation ist auf Anfrage verfügbar
