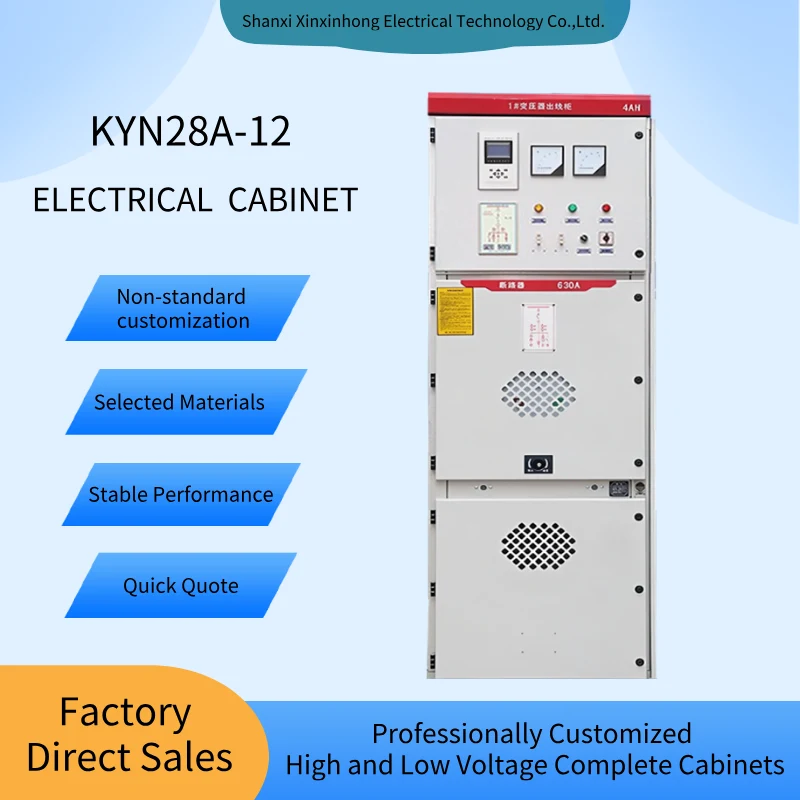

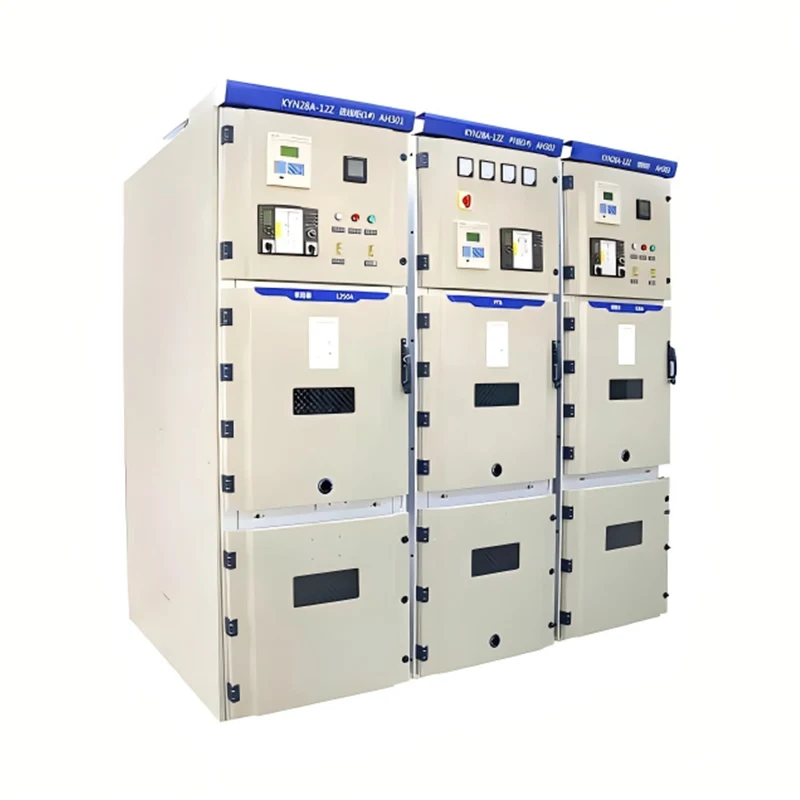

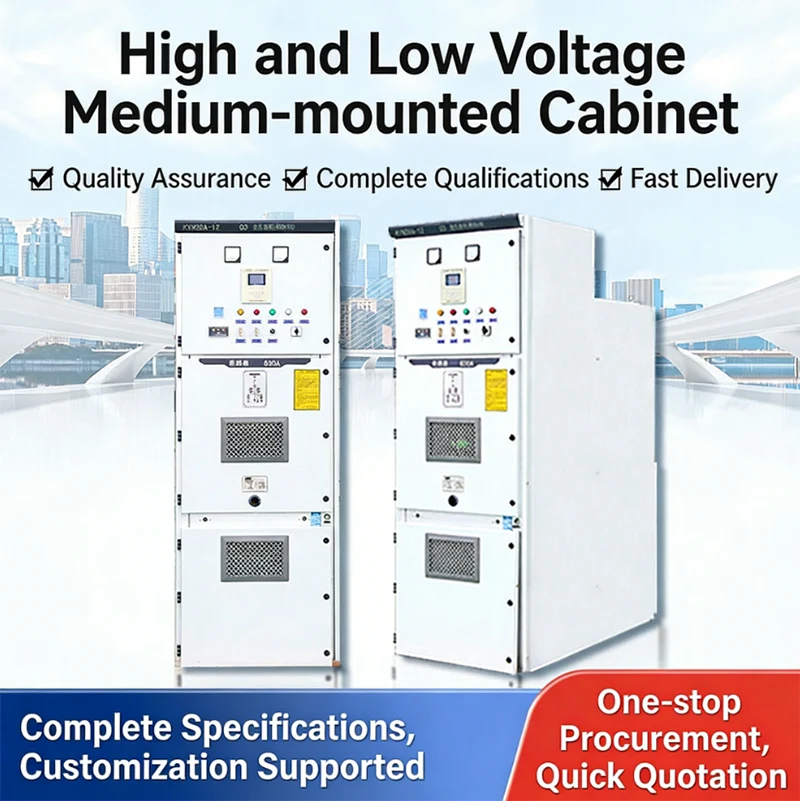

KYN28 12kV gepanzerte abnehmbare Schaltanlage

Direkt ab Werk im Großhandel mit der gepanzerten 12-kV-Schaltanlage KYN28 – 50 % Rabatt auf Großbestellungen. Die abnehmbare Schaltanlage KYN28 verfügt über eine vollständige „Fünf-Verhinderungs“-Verriegelungsfunktion, nämlich die Verhinderung einer fehlerhaften Auslösung oder Schließung des Leistungsschalters, die Verhinderung des Einschiebens oder Herausziehens aus der Leistungsschalterschublade bei eingeschalteter Last, die Verhinderung des Schließens des Erdungsschalters bei eingeschalteter Last, die Verhinderung der Stromversorgung bei geschlossenem Erdungsschalter und die Verhinderung des Eindringens in unter Spannung stehende Fächer Fehler. Dies gewährleistet die Sicherheit von Bedienern und Geräten. Es kann mit Schubladen-Vakuum-Leistungsschalterprodukten verschiedener und mehrerer Marken ausgestattet werden, wie z. B. dem Typ VS1 und dem Typ VD4, wodurch die Anwendung umfangreicher wird. Die gepanzerte abnehmbare 12-kV-Schaltanlage KYN28 kann mit kundenspezifischen Sensoren, Kameras und anderen intelligenten Geräten konfiguriert werden, um Produktintelligenz zu erreichen. Durch das intelligente Überwachungsmodul können Fernsteuerung, Datenerfassung und Fehlerdiagnose realisiert werden. Die wichtigsten Teile wie die Leistungsschalterkammer und die Kabelkammer sind sinnvoll konstruiert und erleichtern die Installation, Wartung und den Austausch von Komponenten. Für Wartungsarbeiten kann die Schublade herausgezogen werden, ohne dass es zu größeren Stromausfällen kommt.

Vorteile

1. Hohe Sicherheit und Zuverlässigkeit

Die gepanzerte abnehmbare 12-kV-Schaltanlage KYN28 verfügt über die „fünf Verhinderungs“-Verriegelungsfunktionen zur Verhinderung einer fehlerhaften Betätigung von Leistungsschaltern, zum Ziehen und Schieben des Handwagens beim Tragen von Lasten, zum Schließen des Erdungsschalters unter Spannung, zur Stromversorgung, wenn der Erdungsschalter in der geschlossenen Position ist, und zum versehentlichen Eintreten in stromführende Intervalle. Durch die mechanische und elektrische Doppelverriegelung gewährleistet es die Betriebssicherheit. Jedes Fach (Sammelschienenfach, Leistungsschalterfach, Kabelfach) verfügt über einen unabhängigen Druckentlastungskanal, der die Ausbreitung von Lichtbögen bei internen Fehlern begrenzt und die Sicherheit von Geräten und Personal schützt. Der Schutzgrad des Gehäuses erreicht IP4X, und die Fächer und Türen des Leistungsschalterfachs entsprechen beim Öffnen der Schutzart IP2X, wodurch das Eindringen von Fremdkörpern und die Gefahr eines Stromschlags wirksam verhindert werden.

2. Flexibilität und Kompatibilität

Der Handwagen für Leistungsschalter ist zentral montiert. Draisinen desselben Modells können ausgetauscht werden, und bei Wartungsarbeiten muss der Schrank nicht ausgetauscht werden, was die Stromausfallzeit verkürzt. Verschiedene inländische und importierte Vakuum-Leistungsschalter wie VS1, VD4, VH1 können so konfiguriert werden, dass sie den Anforderungen verschiedener Benutzer gerecht werden. Es unterstützt eingehende und ausgehende Freileitungen, eingehende und ausgehende Kabelleitungen sowie Links-Rechts-Verbindungen und passt sich an Einzelsammelschienen-, Einzelsammelschienen-Unterteilungs- oder Doppelsammelschienensysteme an.

3. Kompakte Struktur und bequeme Wartung

Der Schrank der gepanzerten abnehmbaren 12-kV-Schaltanlage KYN28 wird durch CNC-Bearbeitung aus verzinktem Aluminiumblech zusammengebaut. Die Struktur ist kompakt, nimmt eine kleine Fläche ein und kann platzsparend an der Wand installiert werden. Alle Vorgänge und Wartungsarbeiten werden vor dem Schrank durchgeführt, ohne dass seitliche oder hintere Eingriffe erforderlich sind, wodurch eine Anpassung an enge Räume möglich ist. Im Leistungsschalterraum und im Kabelraum können Heizgeräte installiert werden, um Kondensation zu verhindern, und die Beleuchtungseinrichtung ist praktisch für nächtliche Wartungsarbeiten.

Starke Anpassungsfähigkeit an die Umwelt

Die anwendbare Umgebungstemperatur beträgt -10℃ bis +40℃, und das spezielle Design kann auf -25℃ bis +45℃ reichen. Die tägliche durchschnittliche relative Luftfeuchtigkeit beträgt ≤95 %, und der monatliche Durchschnitt liegt bei ≤90 %, um sich an feuchte Umgebungen anzupassen. Es erfüllt die Anforderungen einer seismischen Intensität in 8 Stufen und eignet sich für Gebiete mit häufigen Erdbeben.

4. Intelligente Erweiterungsfähigkeit

Die gepanzerte abnehmbare 12-kV-Schaltanlage KYN28 kann mit Mikrocomputer-Schutzgeräten, intelligenten Instrumenten, drahtlosen Temperaturmesssystemen usw. ausgestattet werden, um Fernmessungs-, Fernsteuerungs- und Fernsignalisierungsfunktionen zu erreichen und so die Betriebs- und Wartungseffizienz zu verbessern. Es unterstützt die Zustandsüberwachung und Fehlerwarnung und unterstützt so den Aufbau intelligenter Netze.
