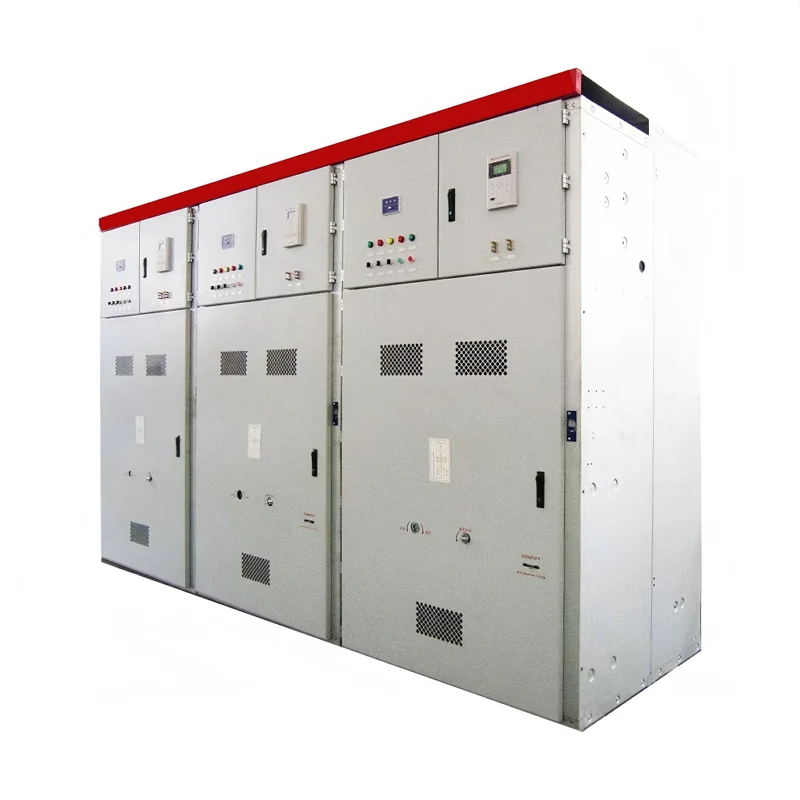

KYN61 40,5 kV gepanzerte bewegliche Schaltanlage

JUCEG ist der führende Hersteller und Zulieferer von gepanzerten beweglichen 40,5-kV-Schaltanlagen KYN61 und bietet OEM/ODM-Dienstleistungen zu wettbewerbsfähigen Werkspreisen an. Die metallgekapselte Struktur und das unterteilte Design in Kombination mit einer vollständigen Verriegelungsvorrichtung können versehentliche Betätigung durch Personal und Stromschlagunfälle wirksam verhindern und so die Sicherheit von Bedienern und Geräten gewährleisten. Es verfügt über eine hohe Isolationsleistung, Kurzschlusstoleranzkapazität und eine stabile mechanische Struktur, die eine zuverlässige Leistung im Langzeitbetrieb aufrechterhalten, die Fehlerwahrscheinlichkeit verringern und die Wartungskosten senken kann. 33KV MV HV AC Metallgekapselte Schaltanlagen können sich an verschiedene Umgebungsbedingungen und Anwendungsszenarien anpassen. Durch sinnvolle Auswahl und Konfiguration kann es den Anforderungen verschiedener Industrie- und Gewerbebereiche an Mittelspannungsschaltanlagen gerecht werden. Das unterteilte Design ermöglicht, dass jede Funktionskomponente relativ unabhängig ist, was dem Wartungspersonal die Durchführung von Wartung, Austausch und Tests erleichtert und außerdem die Schwierigkeit und das Risiko von Wartungsarbeiten verringert.

Technische Spezifikationen

Nennspannung: 33 kV, geeignet für Mittel- und Hochspannungsnetze.

Nennstrom: Abhängig von verschiedenen Anwendungsszenarien und Lastanforderungen variiert der Bereich von mehreren hundert Ampere bis zu mehreren tausend Ampere, beispielsweise 630 A, 1250 A, 2000 A usw.

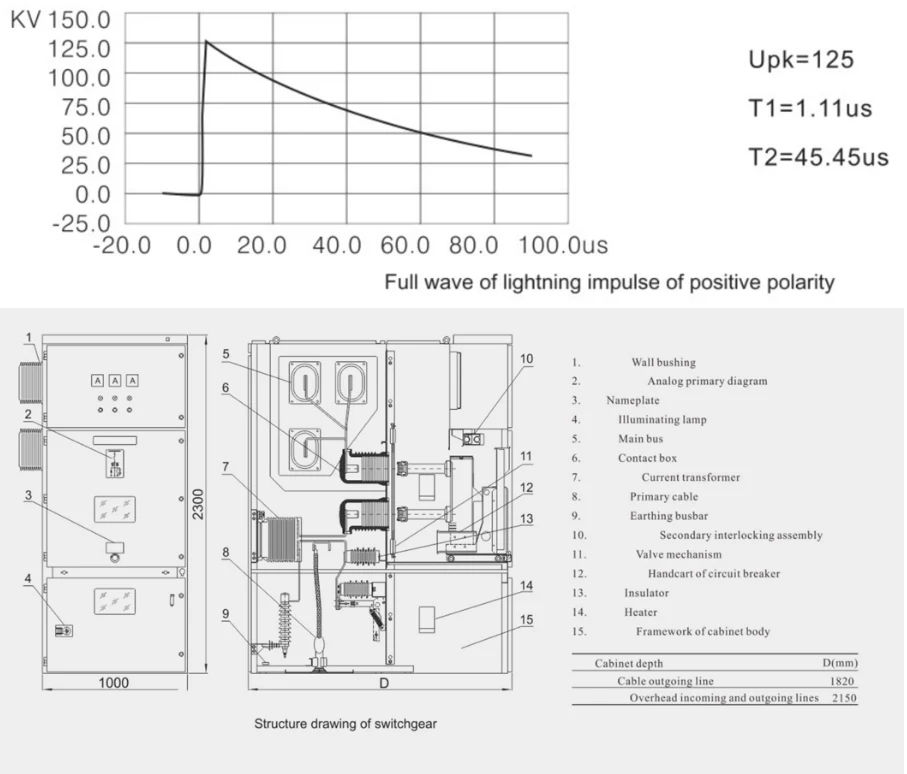

Isolationsleistung: Die gepanzerte bewegliche 40,5-kV-Schaltanlage KYN61 verfügt über ein hohes Isolationsniveau und kann der angegebenen Netzfrequenz-Spannungsfestigkeit und Blitzstoß-Spannungsfestigkeit standhalten. Beispielsweise beträgt die Bemessungsspannungsfestigkeit (Phase-Erde) für 1 Minute bei der Bemessungsfrequenz bis zu 95 kV und die Bemessungs-Blitzstoßfestigkeitsspannung (1,2/50 μs, Phase-Erde) beträgt bis zu 125 kV.

Kurzschlusstoleranz: Es verfügt über eine bestimmte Kurzschlusstoleranzstrom- und Kurzschlussdauerfähigkeit. Beispielsweise kann der Nennstrom zum Öffnen des Kurzschlusses 31,5 kA erreichen, der Nennstrom zum Schließen des Kurzschlusses kann 80 kA erreichen und der Nennstrom und die Dauer der Kurzzeitfestigkeit können 31,5 kA/4 s oder 25 kA/4 s erreichen.
