KYN28 24kV gepanzerte abnehmbare Schaltanlage

Hersteller von gepanzerten abnehmbaren 24-kV-Schaltanlagen KYN28 in China – hochwertige OEM/ODM-Lieferanten mit wettbewerbsfähigen Preisen! Funktionen wie Lastschalter, Leistungsschalter und Trennschalter können je nach Bedarf konfiguriert werden. Eine einfache Erweiterung wird unterstützt, auch zukünftige Kapazitätserweiterungen und Renovierungen sind möglich. Die gepanzerte abnehmbare 24-kV-Schaltanlage KYN28 verwendet fest isolierte Sammelschienen, wodurch das Risiko von Kurzschlüssen zwischen den Phasen eliminiert und die Systemsicherheit erhöht wird. Es kann intelligente Überwachungsmodule integrieren, um Fernsteuerung, Datenerfassung und Fehlerdiagnose zu ermöglichen. Die metallfest isolierte Schaltanlage unterstützt die Kommunikation mit dem übergeordneten Versandzentrum, um eine Automatisierung der Verteilung zu erreichen.

Die metallfeststoffisolierte 12-kV-Schaltanlage vereint die Vorteile der Innen- und Feststoffisolierung:

Alle unter Hochspannung stehenden Komponenten sind mit einer stabilen Isolierschicht überzogen, der Einflüsse wie Staub, Feuchtigkeit, Kondenswasser und Kleintiere nichts anhaben können. Seine Zuverlässigkeit ist extrem hoch. Die Dielektrizitätskonstante fester Isolierstoffe ist viel höher als die von Luft, sodass der Isolationsabstand zwischen stromführenden Bauteilen bei gleichem Spannungsniveau deutlich verkürzt werden kann. Daher ist dieses Gerät sehr kompakt und platzsparend, was für Verteilungsräume im Innenbereich mit begrenztem Platzangebot von entscheidender Bedeutung ist. 12-kV-Metall-Feststoff-isolierte Schaltanlagen eliminieren Schwefelhexafluoridgas vollständig, eliminieren das Risiko eines Treibhauseffekts und sind eine ideale Ausrüstungswahl für grüne Stromnetze. Aufgrund der vollständigen Isolierung der Hochspannungskomponenten kommt der Bediener auch beim Öffnen der Schranktür nicht direkt mit den spannungsführenden Teilen in Berührung, wodurch ein äußerst hoher Personenschutz gewährleistet ist. Die internen Schalter und anderen Komponenten bestehen aus Epoxidharz und erfordern keine geschmierten beweglichen Teile, wodurch eine lebenslange Wartungsfreiheit erreicht wird, was die Betriebs- und Wartungskosten sowie den Arbeitsaufwand reduziert. Die kompakte Größe und das geringe Gewicht der metallfest isolierten 12-kV-Schaltanlage erleichtern den Transport, die Installation und die Innenaufteilung. Der modulare Aufbau erleichtert auch eine spätere Erweiterung.

Wo kann diese Schaltanlage eingesetzt werden?

12-kV-Schaltanlagen mit Metallkörperisolierung werden häufig in Stromverteilungsbereichen eingesetzt, in denen Sicherheit, Zuverlässigkeit und Platzersparnis erforderlich sind:

· Gewerbliche Gebäude: Unterirdische Stromverteilungsräume von Bürogebäuden, Einkaufszentren und Hotels.

· Wohngebiete: Zentrale Stromverteilungszentren innerhalb der Wohngemeinden.

· Industrieunternehmen: Werkstattumspannwerke innerhalb von Fabriken.

· Öffentliche Einrichtungen: Stromverteilungssysteme von U-Bahn-Stationen, Flughafenterminals, Krankenhäusern, Schulen usw.

· Rechenzentren: In Situationen, in denen eine hohe Zuverlässigkeit der Stromversorgung und eine hohe Raumnutzungsrate erforderlich sind.

· Neues Energiefeld: Indoor-Step-up-Stationen für Photovoltaik-/Windkraftprojekte.

Standardspezifikation von metallfeststoffisolierten Schaltanlagen

1. Nennspannung: 12 kV

2. Nennstrom: 630A / 1250A

3. Nennfrequenz: 50/60 Hz

4. Umgebungstemperatur: Innen -25℃ bis 40℃; Im Freien: -35℃ bis 40℃

5. Höhe: Die Norm gilt für Gebiete bis 1000 Meter. Bei Höhen über 1000 Metern ist eine Kapazitätsreduzierung entsprechend der Norm vorzunehmen.

6. Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤ 95 % Monatsdurchschnitt ≤ 90 %

7. Schutzklasse: IP4X (IP67)

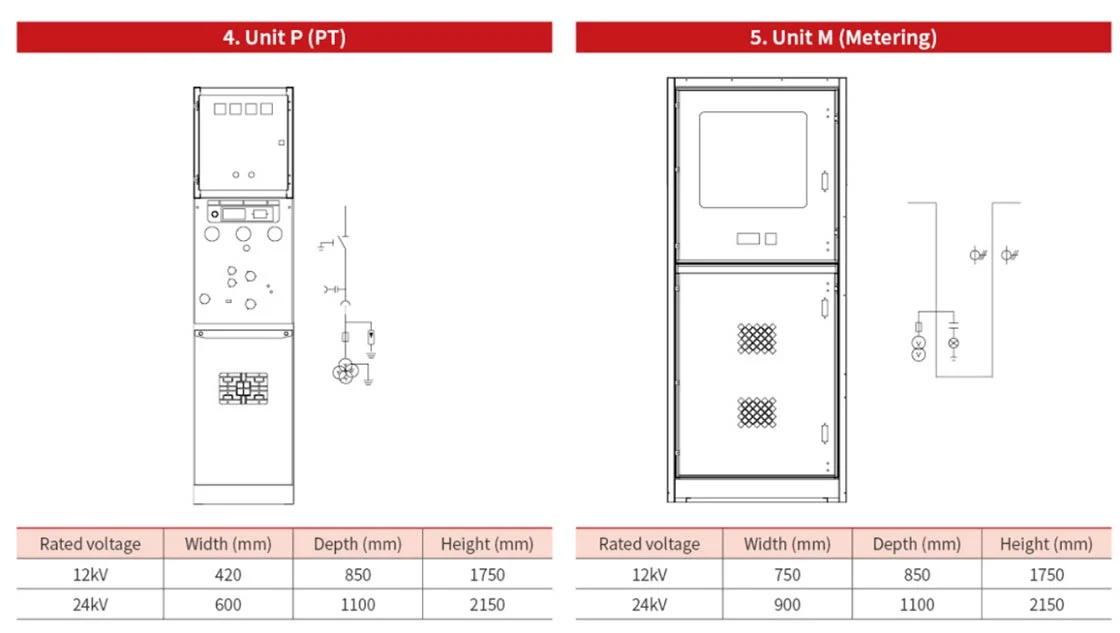

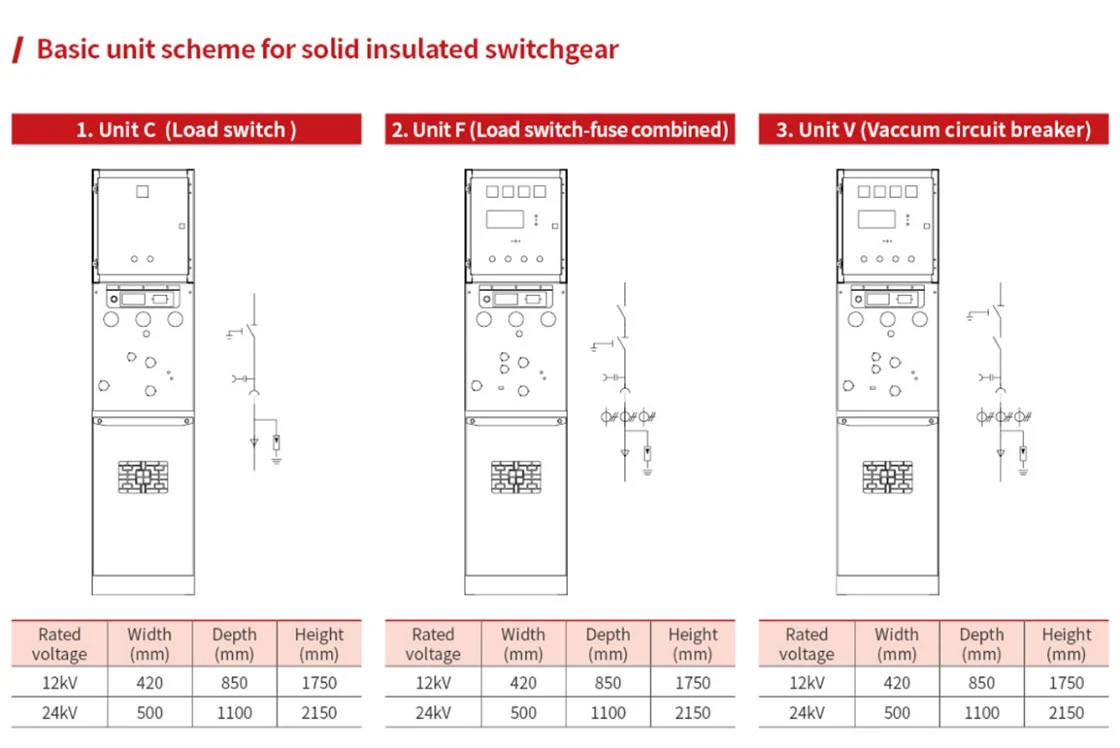

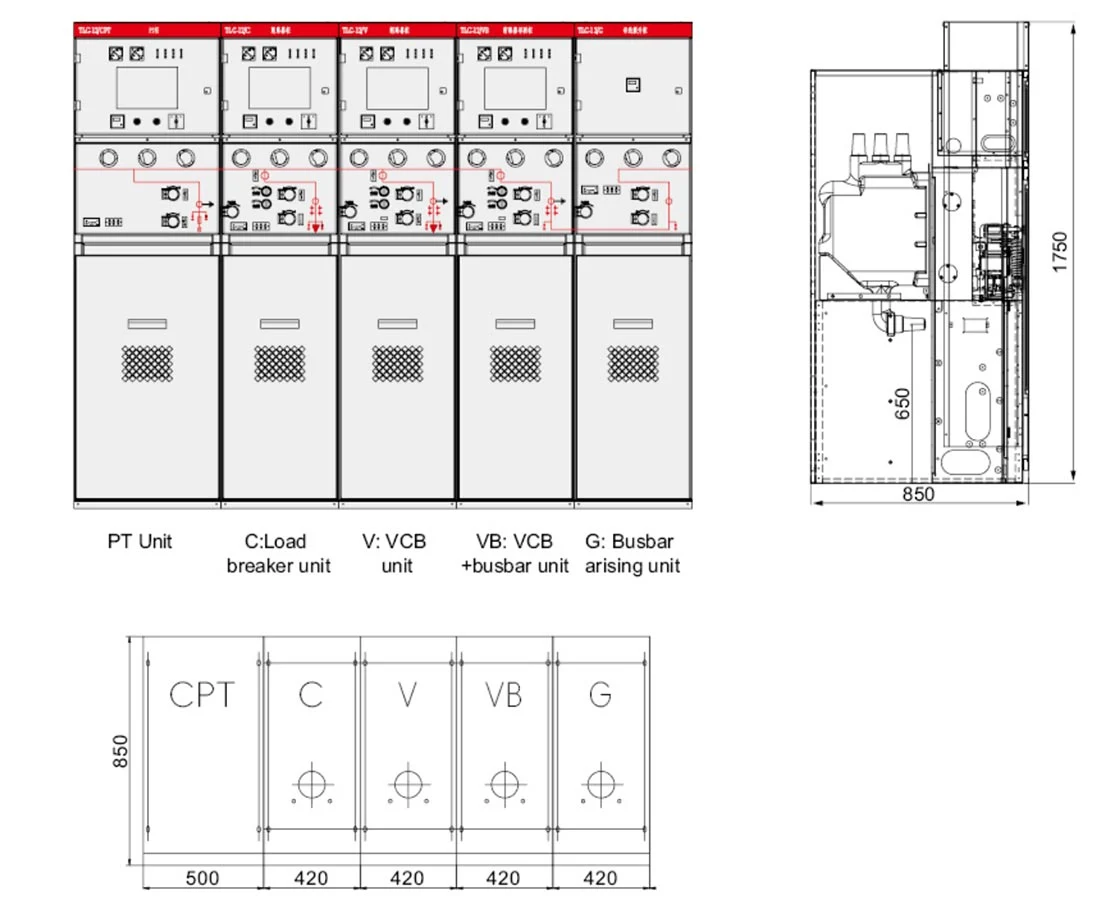

Zeichnung und Maße
